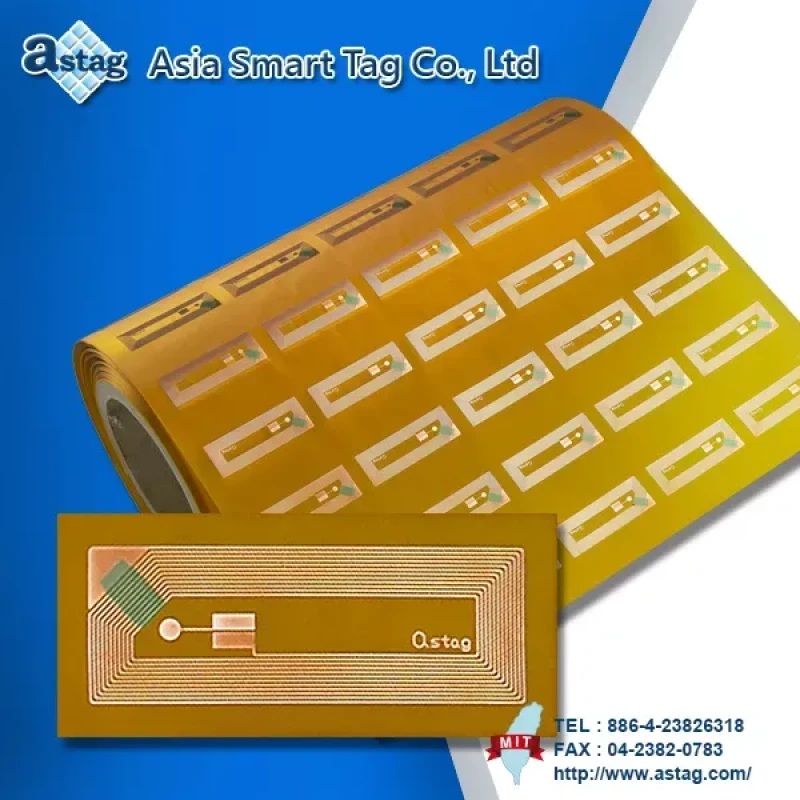

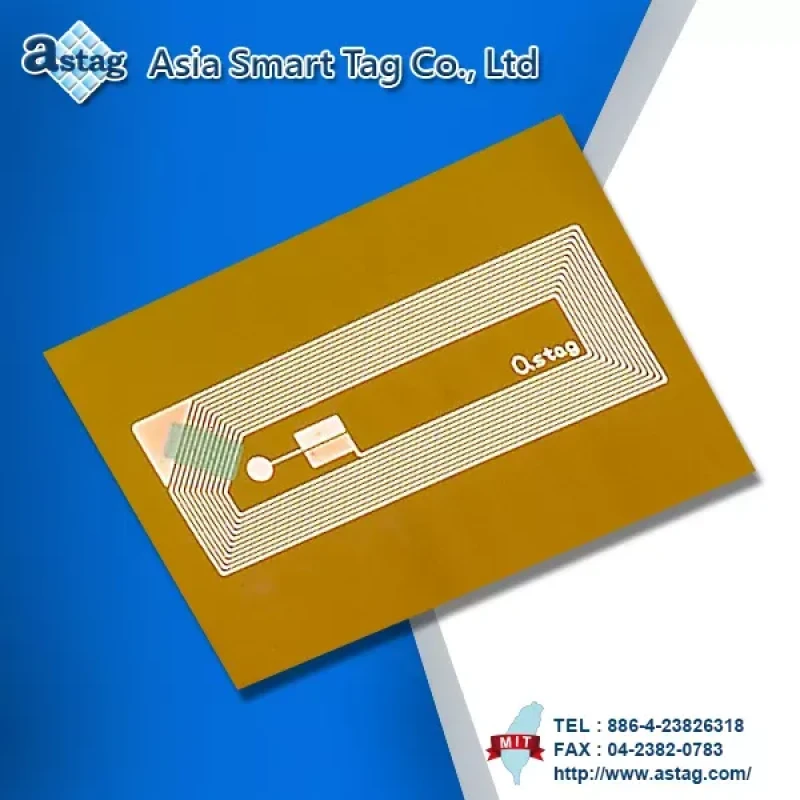

PI Antenna
تفصیلات
| فریکوئنسی | 13.56 MHz بینڈ |
|---|---|
| تار کا قطر | 150 mm |
| لائن کا فاصلہ | 150 mm |
| اینٹینا بیس | PI + copper |
| مزاحمت | 5 Ω |
| سائز | 15 x 42 mm |
| قطر | 3 inch |
| درجہ حرارت | -40 °C سے +100 °C |
| پیکنگ | رولڈ، یکپارچہ ہو سکتا ہے |
| حسبِ ضرورت بنایا جا سکتا ہے | سائز، قطر |
خصوصیات
ابعاد
Inlay
|
Inlay سائز کی معلومات (Unit:mm) |
|||||
|
X axis |
Y axis |
||||
|
Position |
Size |
Tolerance |
Position |
Size |
Tolerance |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
34 |
±0.3 |
D |
48 |
±0.3 |
|
E |
19 |
±0.2 |
F |
3 |
±0.5 |
|
G |
76.2 |
±0.5 |
Frequency |
13.56Mhz |
±3%
|
Label
|
Label سائز کی معلومات (Unit:mm) |
|||||
|
X axis |
Y axis |
||||
|
Position |
Size |
Tolerance |
Position |
Size |
Tolerance |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
19 |
±0.2 |
D |
46 |
±0.2 |
|
E |
38 |
±1.5 |
F |
60 |
±1 |
|
G |
2 |
±1.5 |
H |
2 |
±1.5 |
|
I |
19 |
±1.5 |
J |
7 |
±1.5 |
|
K |
76.2 |
±0.5 |
Frequency |
13.56Mhz |
±3% |
Product Inquiry
| تصویر | پروڈکٹ کا نام |
|---|---|
|
PI Antenna PIH015042-T12 & PLH019046 |
