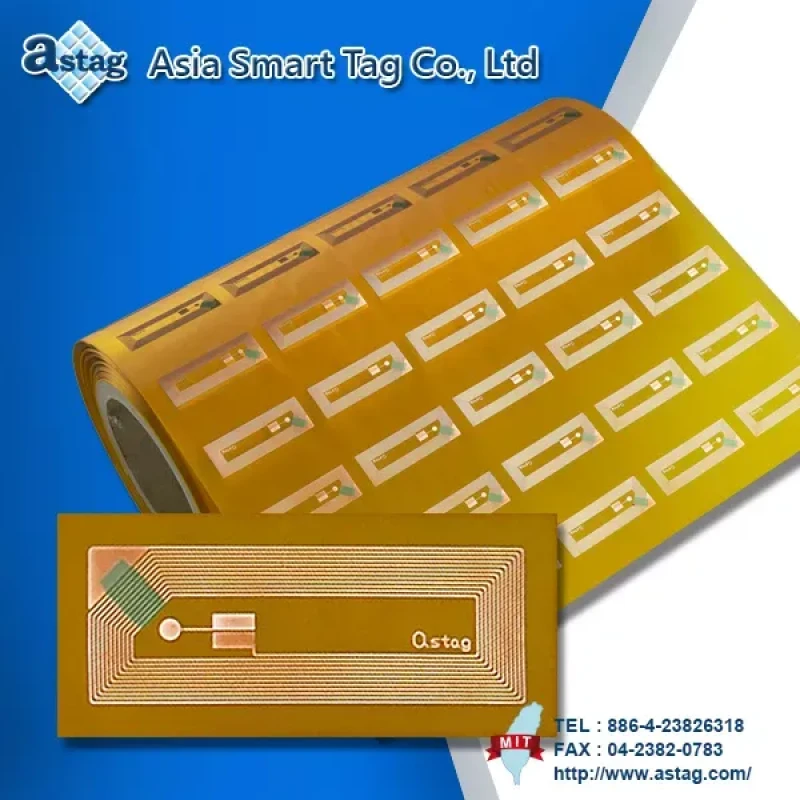

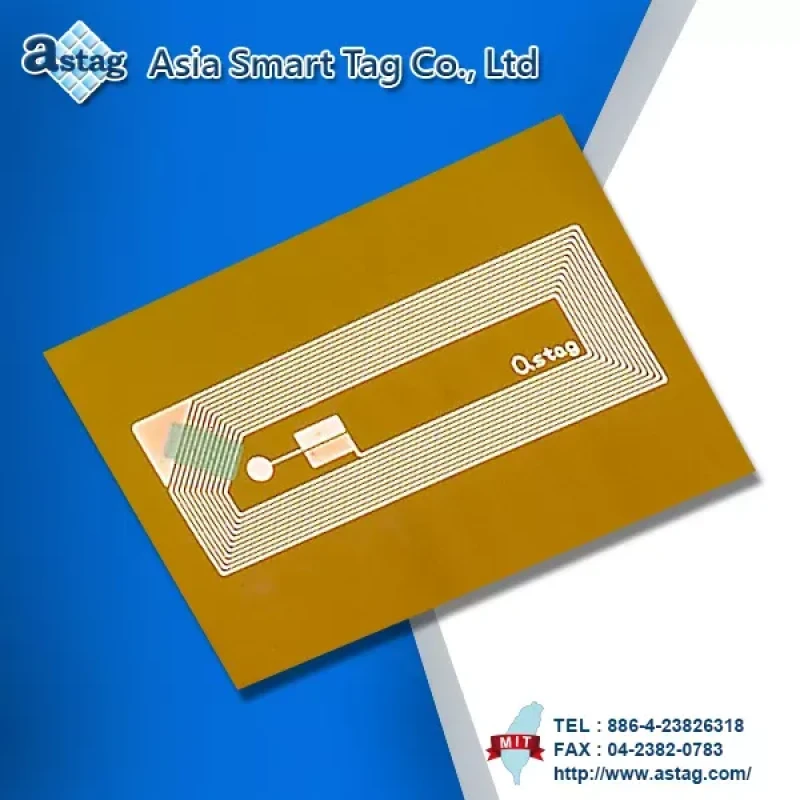

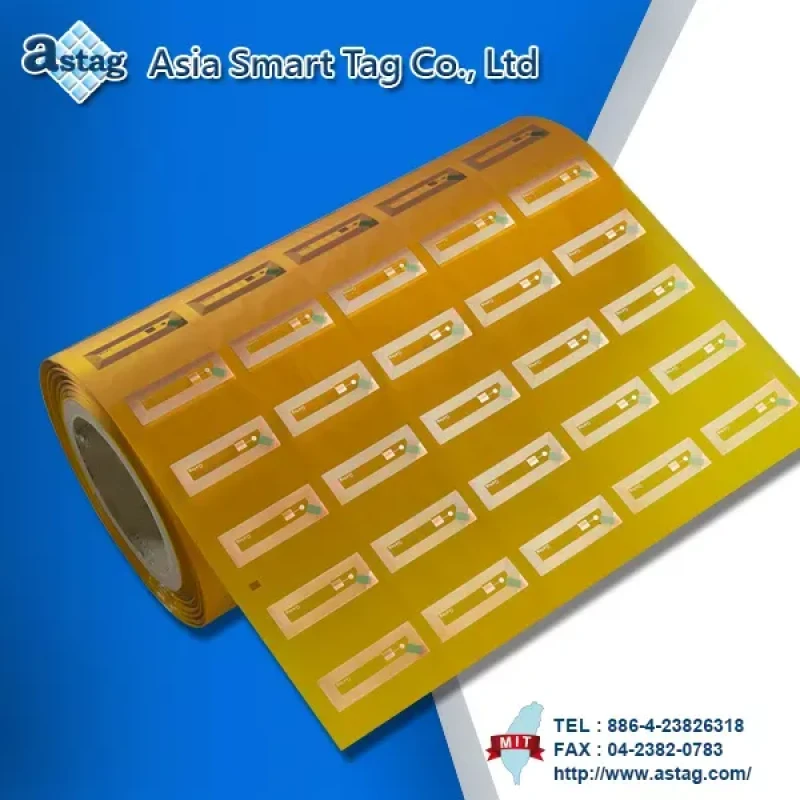

PI Antenna
Spezifikationen
| Frequenz | 13.56 MHz Band |
|---|---|
| Drahtdurchmesser | 150 mm |
| Leiterabstand | 150 mm |
| Antennenbasis | PI + copper |
| Widerstand | 5 Ω |
| Größe | 15 x 42 mm |
| Durchmesser | 3 inch |
| Temperatur | -40 °C bis +100 °C |
| Verpackung | Gerollt,kann monolithisch sein |
| Kann angepasst werden | Größe,Durchmesser |
Funktionen
Maße
Inlay
|
Inlay Größenangaben (Einheit:mm) |
|||||
|
X-Achse |
Y-Achse |
||||
|
Position |
Größe |
Toleranz |
Position |
Größe |
Toleranz |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
34 |
±0.3 |
D |
48 |
±0.3 |
|
E |
19 |
±0.2 |
F |
3 |
±0.5 |
|
G |
76.2 |
±0.5 |
Frequenz |
13.56Mhz |
±3%
|
Label
|
Label Größenangaben (Einheit:mm) |
|||||
|
X-Achse |
Y-Achse |
||||
|
Position |
Größe |
Toleranz |
Position |
Größe |
Toleranz |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
19 |
±0.2 |
D |
46 |
±0.2 |
|
E |
38 |
±1.5 |
F |
60 |
±1 |
|
G |
2 |
±1.5 |
H |
2 |
±1.5 |
|
I |
19 |
±1.5 |
J |
7 |
±1.5 |
|
K |
76.2 |
±0.5 |
Frequenz |
13.56Mhz |
±3% |
Produktanfrage
| Bild | Produktname |
|---|---|
|
PI Antenna PIH015042-T12 & PLH019046 |
