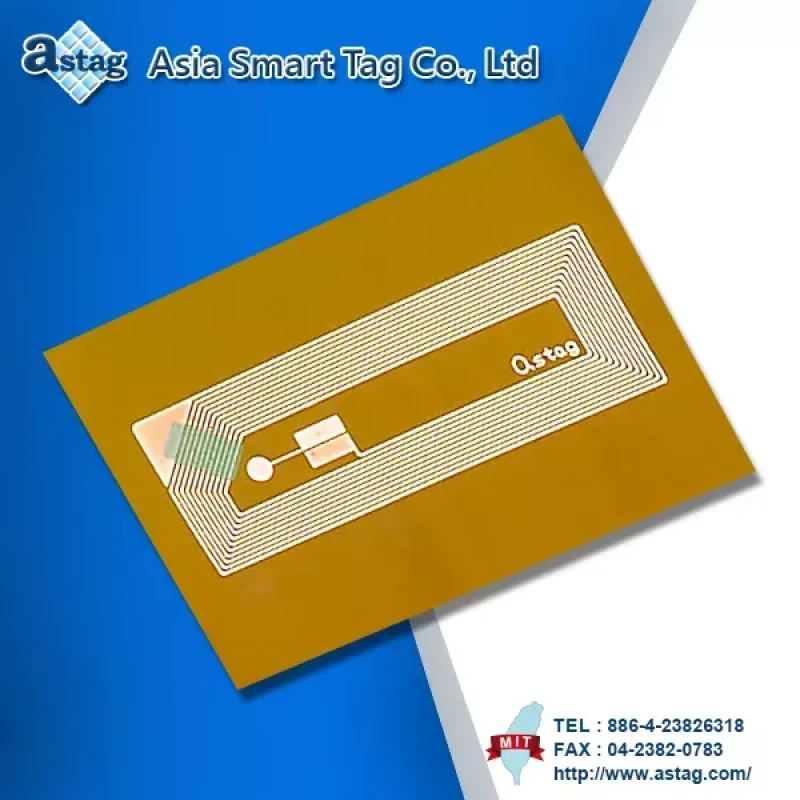

PI Antenna
Especificaciones
| Frecuencia | Banda de 13.56 MHz |
|---|---|
| Diámetro del conductor | 150 mm |
| Espaciado entre líneas | 150 mm |
| Base de la antena | PI + copper |
| Resistencia | 5 Ω |
| Tamaño | 15 x 42 mm |
| Diámetro | 3 inch |
| Temperatura | -40 °C a +100 °C |
| Embalaje | Enrollado, puede ser monolítico |
| Se puede personalizar | Tamaño, diámetro |
Características
Dimensiones
Inserto
|
Información de tamaño del inserto (Unidad:mm) |
|||||
|
Eje X |
Eje Y |
||||
|
Posición |
Tamaño |
Tolerancia |
Posición |
Tamaño |
Tolerancia |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
34 |
±0.3 |
D |
48 |
±0.3 |
|
E |
19 |
±0.2 |
F |
3 |
±0.5 |
|
G |
76.2 |
±0.5 |
Frecuencia |
13.56Mhz |
±3%
|
Etiqueta
|
Información de tamaño de la etiqueta (Unidad:mm) |
|||||
|
Eje X |
Eje Y |
||||
|
Posición |
Tamaño |
Tolerancia |
Posición |
Tamaño |
Tolerancia |
|
A |
15 |
±0.2 |
B |
42 |
±0.2 |
|
C |
19 |
±0.2 |
D |
46 |
±0.2 |
|
E |
38 |
±1.5 |
F |
60 |
±1 |
|
G |
2 |
±1.5 |
H |
2 |
±1.5 |
|
I |
19 |
±1.5 |
J |
7 |
±1.5 |
|
K |
76.2 |
±0.5 |
Frecuencia |
13.56Mhz |
±3% |
Consulta de producto
| Imagen | Nombre del producto |
|---|---|
|
PI Antenna PIH015042-T12 & PLH019046 |
