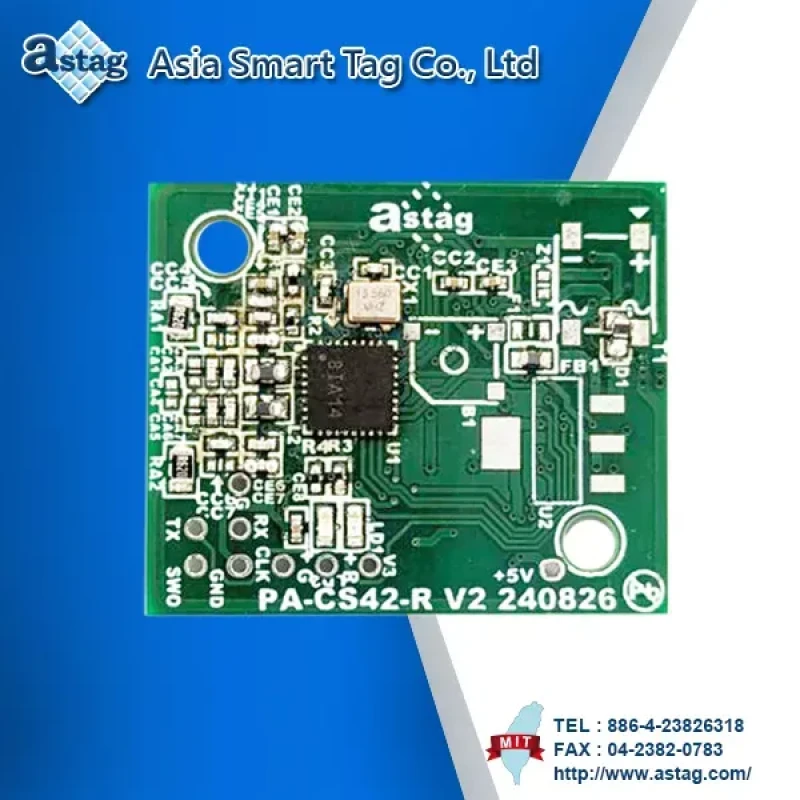

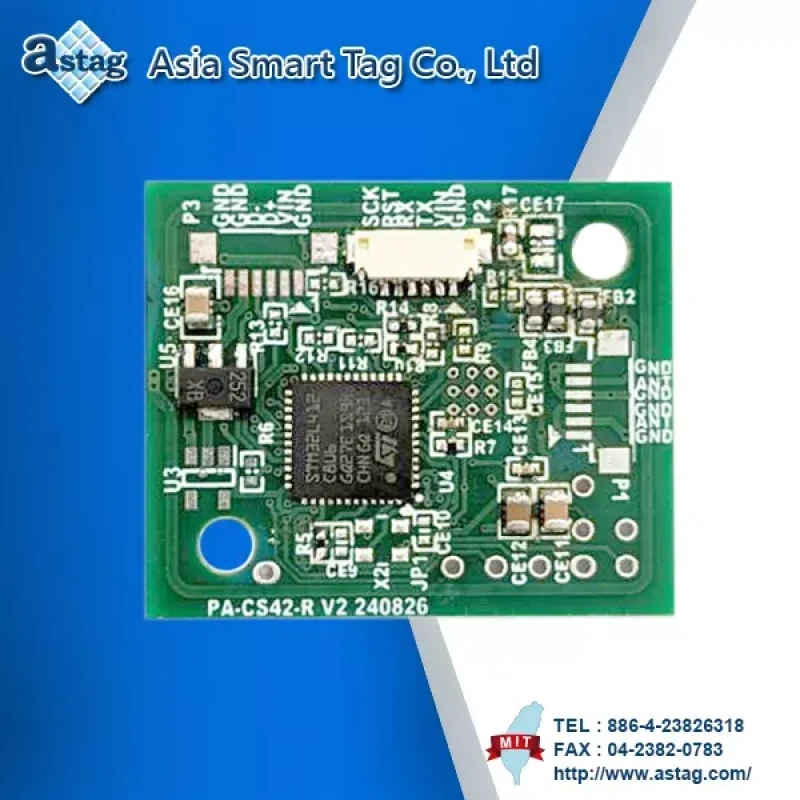

Módulo RFID HF
Descripción
- UART / USB-HID interfaz.
- Frequency Reader Module 13.56 MHz (banda de frecuencia).
- La transmisión de datos puede personalizarse.
- Soporta：Estas interfaces permiten que el módulo lector se comunique con dispositivos externos como computadoras(Windows 10/11), microcontroladores o servidores de red.
- Soporta IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series.
- Otros soportes：On-board Antenna, puede conectarse a external Antenna y LED.
Especificaciones
| Nombre del producto | RFID HF Module |
| Número de producto | PMH-CS41-R |
| Banda de frecuencia | 13.56 MHz |
| Alcance de lectura |
5cm ±1 cm (antena a bordo) |
| Interfaz |
UART / USB-HID (personalizable) |
| Baud-Rate | 115200, N, 8, 1 (personalizable) |
| Rango de tensión de entrada | DC 5V |
| Voltaje de la interfaz UART | 3.3 VDC |
| Modo dinámico | 93 mA |
| Temperatura de funcionamiento | -30℃ ~ 70℃ |
| Temperatura de almacenamiento | -30℃ ~ 70℃ |
| Dimensiones | 30.9(L) x 26(W) x 3.5(H) mm |
| Indicación acústica/visual |
Zumbador (externo)、LED (a bordo) |
|
El lector HF es compatible con |
ISO-14443A/B/C |
| ISO-15693 |
Interfaz
| Número de producto | PMH-CS41-R | PMH-CS41-H |
| Interfaz | UART | USB-HID |
Compatibilidad
| Estándar | Marca del fabricante de etiquetas | UID | Leer | Escribir |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Series ISO 15693 adecuadas | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Series ISO 14443A adecuadas | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
Aplicaciones
- Puede leer pasaportes, tarjetas de identificación y licencias de conducir.
- Puede usarse en equipos médicos y en sistemas POS (point of sale).
