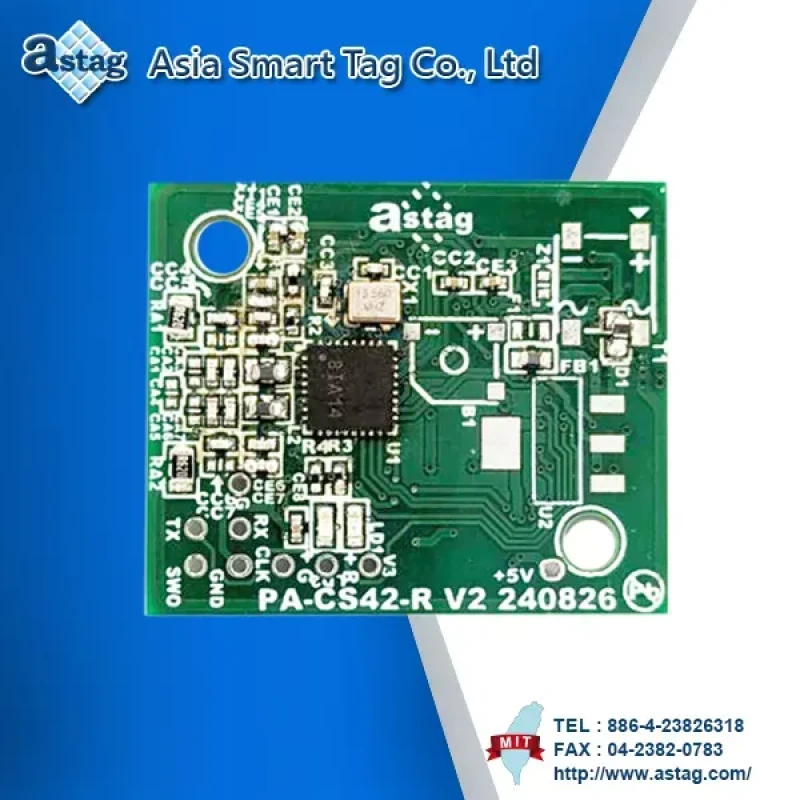

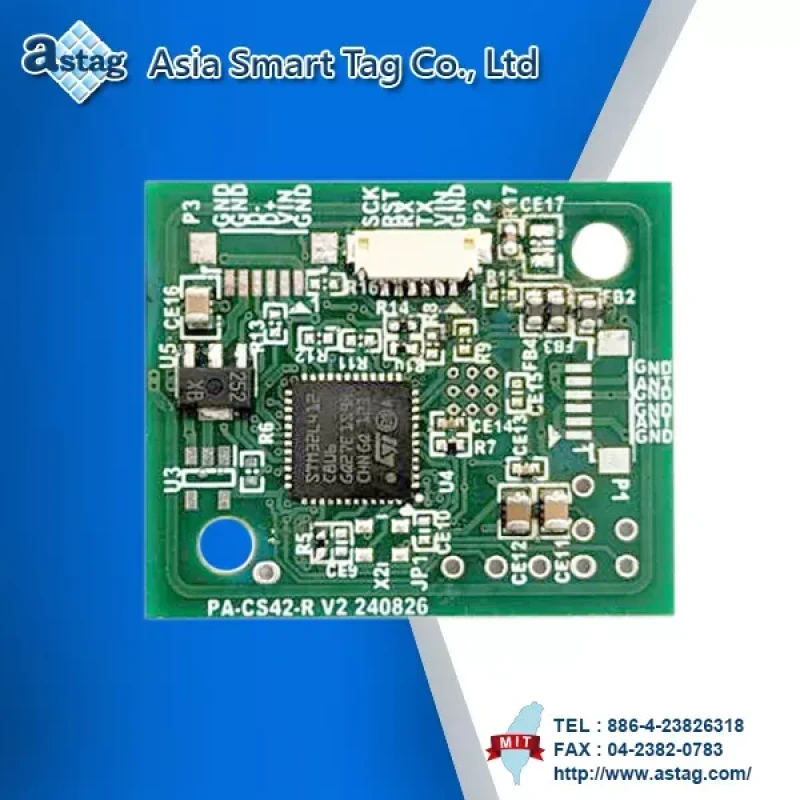

RFID HF Modul
Beschreibung
- UART / USB-HID Schnittstelle.
- Frequency Reader Module 13.56 MHz (Frequenzband).
- Die Datenübertragung ist anpassbar.
- Unterstützt：Diese Schnittstellen ermöglichen es dem Reader-Modul, mit externen Geräten wie Computern (Windows 10/11), microcontrollers oder Netzwerkservern zu kommunizieren.
- Unterstützte ICs：Mifare standard series、Mifare desfire series、I-Code series、NFC series.
- Weitere Unterstützung：On-board Antenna, kann an externe Antenna und LED angeschlossen werden.
Spezifikationen
| Produktname | RFID HF Module |
| Produkt-Nr. | PMH-CS41-R |
| Frequenzband | 13.56 MHz |
| Lesereichweite |
5cm ±1 cm (Antenne an Bord) |
| Schnittstelle |
UART / USB-HID (anpassbar) |
| Baud-Rate | 115200, N, 8, 1 (anpassbar) |
| Eingangsspannungsbereich | DC 5V |
| UART-Schnittstellenspannung | 3.3 VDC |
| Dynamischer Modus | 93 mA |
| Betriebstemperatur | -30℃ ~ 70℃ |
| Lagertemperatur | -30℃ ~ 70℃ |
| Abmessungen | 30.9(L) x 26(W) x 3.5(H) mm |
| Audio-/visuelle Anzeige |
Buzzer (extern)、LED (an Bord) |
|
HF reader unterstützt |
ISO-14443A/B/C |
| ISO-15693 |
Schnittstelle
| Produkt-Nr. | PMH-CS41-R | PMH-CS41-H |
| Schnittstelle | UART | USB-HID |
Unterstützt
| Standard | Hersteller-Tag-Marke | UID | Lesen | Schreiben |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Geeignete ISO 15693-Serie | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Geeignete ISO 14443A Serie | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
Anwendungen
- Kann Reisepässe, Personalausweise und Führerscheine lesen.
- Kann in medizinischen Geräten und POS (point of sale)-Systemen verwendet werden.
