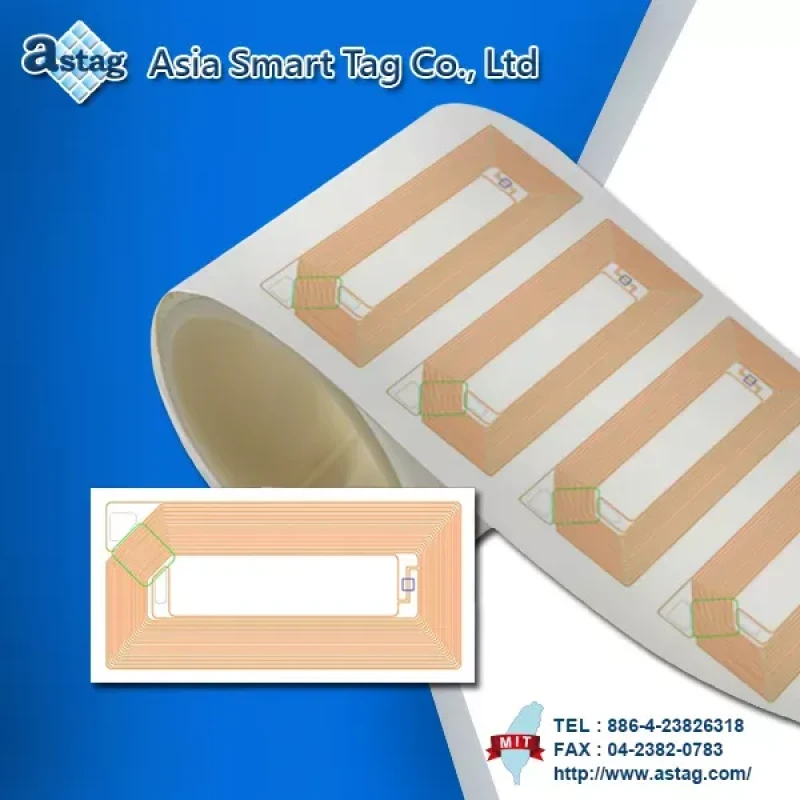

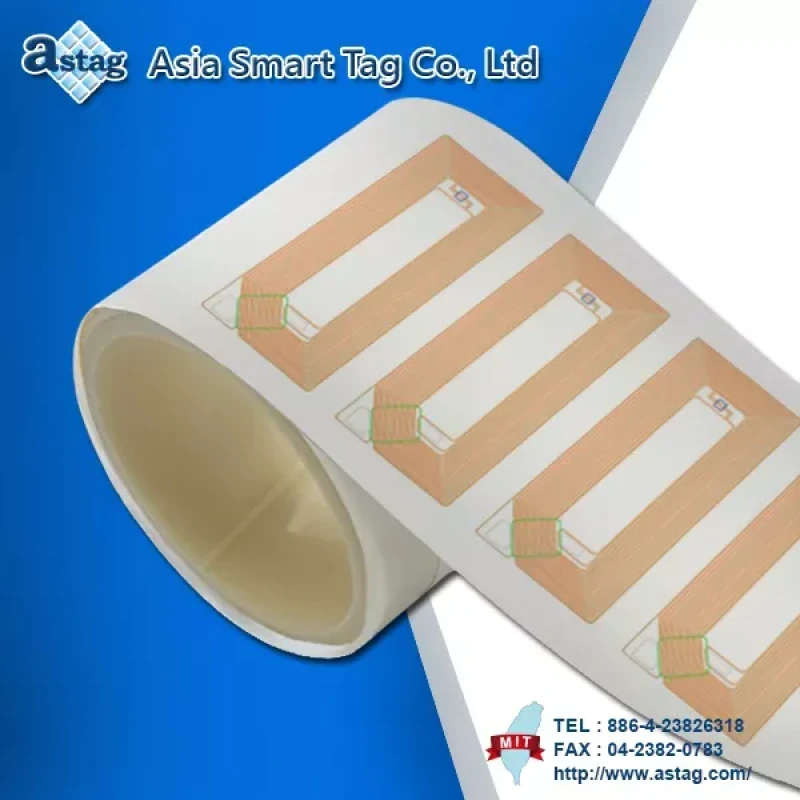

PET Antenna
تفصیلات
| فریکوئنسی | 13.56 MHz بینڈ کے لیے |
|---|---|
| وائر قطر | 150 mm |
| لائن اسپیسنگ | 150 mm |
| اینٹینا بیس | PET + copper |
| مزاحمت | 5 Ω |
| سائز | 15 x 50 mm |
| قطر | 3 inch |
| درجہ حرارت | -40 °C سے +100 °C تک |
| پیکنگ | رولڈ,یک ساختہ ہو سکتا ہے |
| قابل تخصیص | سائز,قطر |
خصوصیات
ابعاد
Inlay
| Inlay سائز کی معلومات (Unit:mm) | |||||
| X axis | Y axis | ||||
| مقام | سائز | رواداری | مقام | سائز | رواداری |
| A | 15 | ±0.2 | B | 50 | ±0.2 |
| C | 32 | ±0.3 | D | 60 | ±0.3 |
| E1 | 9.5 | ±0.2 | F | 5 | ±0.5 |
| E2 | 9.5 | ±0.2 | H | 5 | ±0.1 |
| G | 3 | ±0.1 | Frequency | 13.56Mhz | ±3% |
| I | 76.2 | ±0.5 | |||
Label
| Label سائز کی معلومات (Unit:mm) | |||||
| X axis | Y axis | ||||
| مقام | سائز | رواداری | مقام | سائز | رواداری |
| A | 15 | ±0.2 | B | 50 | ±0.2 |
| C | 19 | ±0.2 | D | 54 | ±0.2 |
| E | 36 | ±1.5 | F | 80 | ±1 |
| G | 2 | ±1.5 | H | 2 | ±1.5 |
| I | 17 | ±1.5 | J | 13 | ±1.5 |
| K | 76.2 | ±0.5 | Frequency | 13.56Mhz | ±3% |
Product Inquiry
| تصویر | پروڈکٹ کا نام |
|---|---|
|
PET Antenna PIH015032-1 اور PLH019036 |
