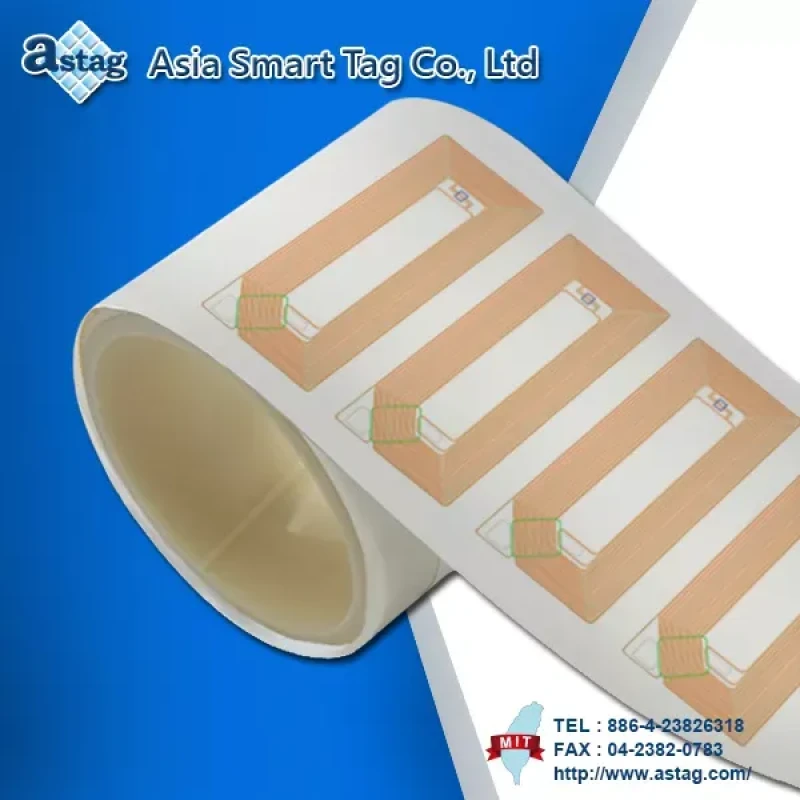

PET Antenna
仕様
| 周波数 | 13.56 MHz Band 用 |
|---|---|
| ワイヤー径 | 150 mm |
| 線間隔 | 150 mm |
| アンテナ基材 | PET + copper |
| 抵抗値 | 5 Ω |
| サイズ | 15 x 50 mm |
| 直径 | 3 inch |
| 使用温度範囲 | -40 °C ～ +100 °C |
| 梱包 | ロール巻き、一体成形も可能 |
| カスタマイズ可能 | サイズ、直径 |
機能
寸法

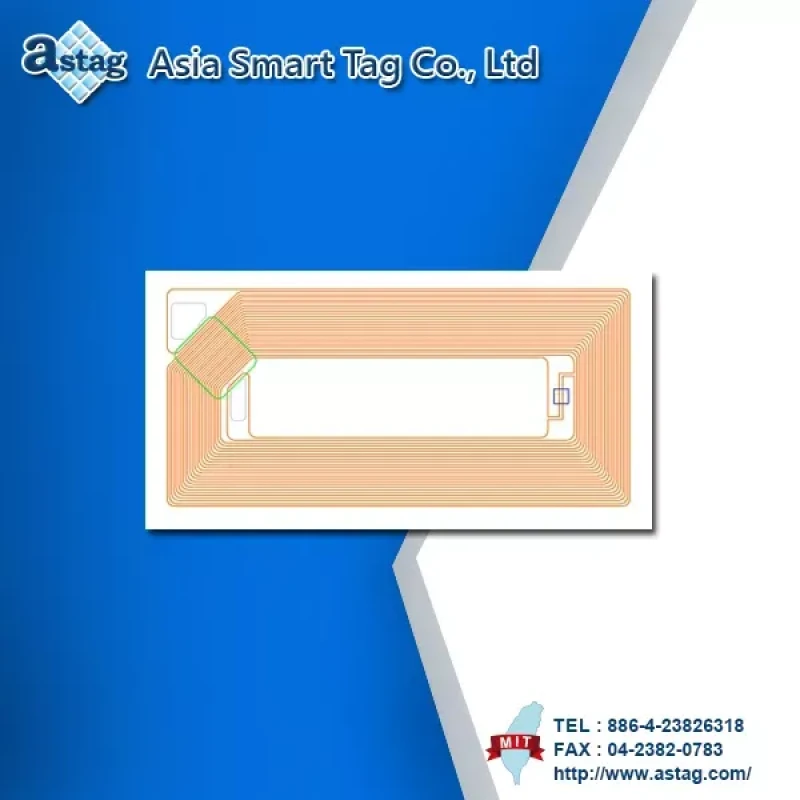

Inlay
| Inlay サイズ情報 (Unit:mm) | |||||
| X axis | Y axis | ||||
| 位置 | サイズ | 許容差 | 位置 | サイズ | 許容差 |
| A | 15 | ±0.2 | B | 50 | ±0.2 |
| C | 32 | ±0.3 | D | 60 | ±0.3 |
| E1 | 9.5 | ±0.2 | F | 5 | ±0.5 |
| E2 | 9.5 | ±0.2 | H | 5 | ±0.1 |
| G | 3 | ±0.1 | 周波数 | 13.56Mhz | ±3% |
| I | 76.2 | ±0.5 | |||
Label
| Label サイズ情報 (Unit:mm) | |||||
| X axis | Y axis | ||||
| 位置 | サイズ | 許容差 | 位置 | サイズ | 許容差 |
| A | 15 | ±0.2 | B | 50 | ±0.2 |
| C | 19 | ±0.2 | D | 54 | ±0.2 |
| E | 36 | ±1.5 | F | 80 | ±1 |
| G | 2 | ±1.5 | H | 2 | ±1.5 |
| I | 17 | ±1.5 | J | 13 | ±1.5 |
| K | 76.2 | ±0.5 | 周波数 | 13.56Mhz | ±3% |
