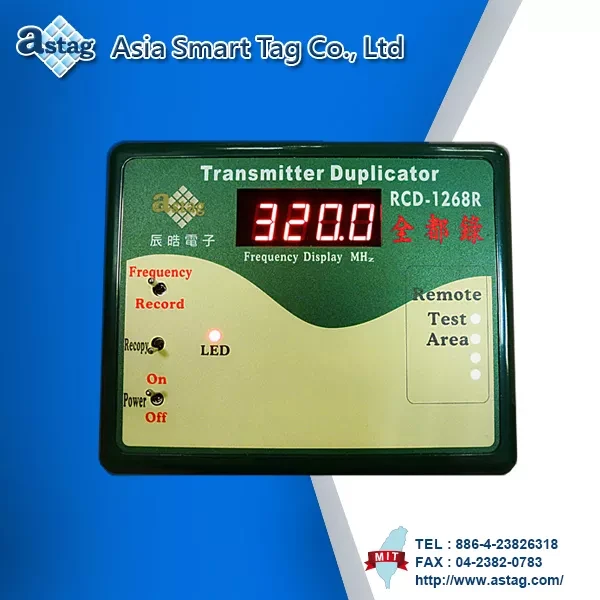

ریموٹ کنٹرول ڈپلیکٹر

• ایک fixed code والے 2 state/3 state transmitter کو کاپی کر سکتا ہے۔
• ڈسپلے کی جانچ فریکوئنسی: 250~450 MHz.

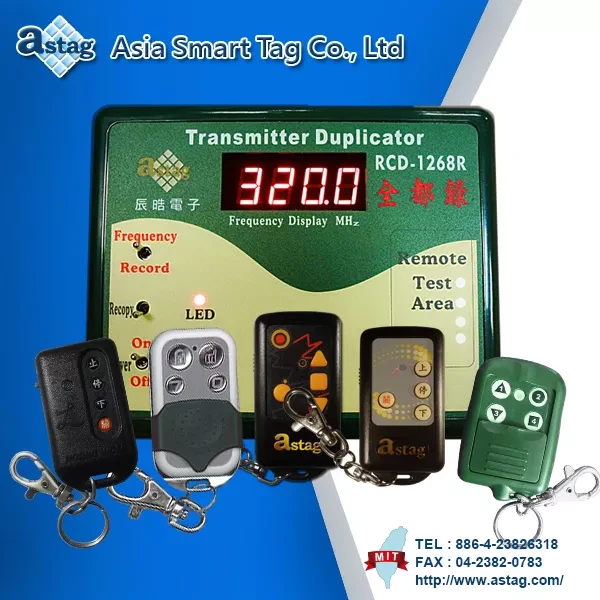

درج ذیل Remote Controller کے ساتھ استعمال کیا جا سکتا ہے۔

Remote Controller

RCRF6141

Remote Controller

RCRU6143

Remote Controller

RCRA6141

Remote Controller

RCRK6141

Remote Controller

RCB6146

Remote Controller

RCRM6121

ہدایات

HW-1268 Recording Transmitter Duplicator User's Manual

Power:

سوئچ کو On پر کریں، پھر آپ دیکھیں گے کہ LED روشن ہو جائے گا۔

Show Frequency:

سوئچ کو Frequency پر کریں۔ original transmitter کو Test Area پر رکھیں۔ پھر Indicator پر آپ transmitter کی frequency دیکھ سکیں گے جب آپ transmitter کا کوئی بھی بٹن دبائیں۔

Duplication-to copy the transmitter, follew these steps :

1. سوئچ کو Record پر کریں، اور 6-pins conneclor کو learning transmitter کے ساتھ جوڑیں۔ اگر صحیح طریقے سے منسلک ہو تو آپ indicalor پر ایک اعشاری نقطہ دیکھیں گے۔ پھر یہ کاپی کے لیے تیار ہے۔

2. اگر اعشاری نقطہ دوسرے بٹ پر ظاہر ہو تو براہ کرم سوئچ کو Frequency پر کریں، پھر دوبارہ Record پر کریں۔

3. original transmitter کو test area پر رکھیں۔

4. اگر آپ transmitter کو test area پر رکھیں، اور اسی بٹن کو دو بار دبائیں، تو آپ مسلسل "beep" کی آوازیں سنیں گے۔ اس کا مطلب ہے کہ transmitter hopping-code کے ساتھ ہے اور اس کی نقل نہیں بنائی جا سکتی۔

5. duplication کا عمل پہلے بٹن سے شروع ہونا چاہیے۔

6. learning transmitter پر پہلے بٹن کو دبائیں، پھر آپ indicalor کے دائیں جانب 1 دیکھیں گے۔ (چوتھا بٹ)

7. اس بٹن کو چھوڑے بغیر، original transmitter پر پہلے بٹن کو دبائیں۔ نمبر 1 بجھ جائے گا۔ ایک مختصر beep آواز سننے اور indicalor کے بائیں جانب 1 ایک بار چمکنے پر، (پہلا بٹ) آپ دونوں بٹن چھوڑ سکتے ہیں۔

8. اس وقت، نمبر indicalor کے بائیں جانب (پہلا بٹ) پر مسلسل چمکتا رہے گا۔ اس کا مطلب ہے کہ ڈیٹا منتقل ہو رہا ہے۔ جب آپ ایک طویل beep سنیں اور 1 تین بار چمکے، تو duplication کا عمل مکمل ہو چکا ہے۔

9. دوسرے، تیسرے، چوتھے اور پانچویں بٹن کی کاپی کے لیے، وہی طریقہ کار (قدم 3 سے 5) دہرائیں۔ مگر indicalor پر 1 کے بجائے آپ 2 یا 3 یا 4 یا 5 دیکھیں گے، یہ اس بات پر منحصر ہے کہ آپ کون سا بٹن دبائیں۔

10. اگر duplication کامیاب نہ ہو تو، duplication کے عمل کے دوران آپ 5 beep آوازیں سنیں گے اور نمبر مسلسل چمکتا رہے گا۔ جب آپ دوبارہ indicalor پر اعشاری نقطہ دیکھیں تو سوئچ کو Frequency پر کریں، پھر Record پر کریں۔ اعشاری نقطہ دوسرے بٹ پر ہوگا، پھر آپ کو قدم 3 تا 8 دوبارہ دہرانے ہوں گے۔

11. اگر آپ ایک ہی کوڈز کے ساتھ دوسرا transmitter کاپی کرنا چاہتے ہیں، تو بس 6-pin connecttor کو دوسرے نئے learning transmitter کے ساتھ منسلک کریں، اور پھر سوئچ کو Recopy پر کریں اور یہ خود بخود 1 سیکنڈ بعد واپس سوئچ کر دے گا۔ 30 سیکنڈ انتظار کریں جب تک آپ 1 کی چمک دیکھیں اور ایک طویل beep سنیں، تب duplication کا عمل مکمل ہو جائے گا، (اگر یہ dual channel transmitter تھا، تو آپ دوسرے چینل کی duplication کے مکمل ہونے پر 2 کی ایک بار چمک دیکھیں گے۔)

Adjust the frequency

1. copied learning transmitter کو test area پر رکھیں۔
2. سوئچ کو Frequency پر کریں۔
3. ایک adjusting bar استعمال کریں تاکہ learning transmitter کو درست frequency پر ایڈجسٹ کیا جا سکے۔

Remark

duplicator کی دو قسمیں ہیں، ایک "ANALYTIC" اور دوسری "GENERAL"

"ANALYTIC" Type: اعشاری نقطہ دوسرے بٹ پر ہوگا۔ "GENERAL" Type: اعشاری نقطہ چوتھے بٹ پر ہوگا۔
