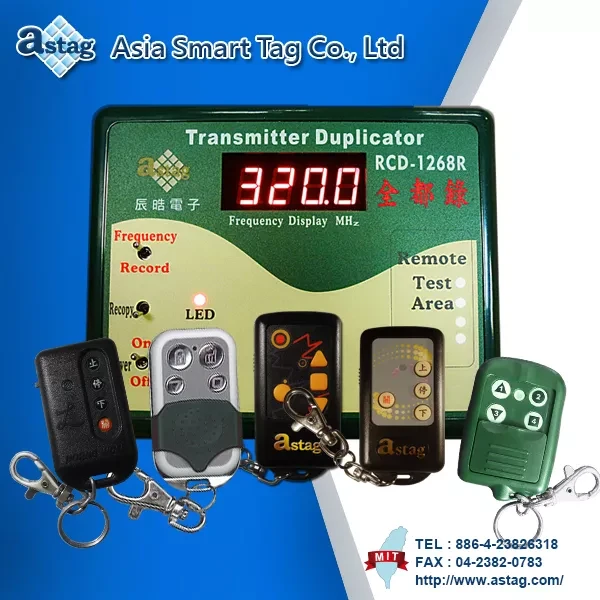

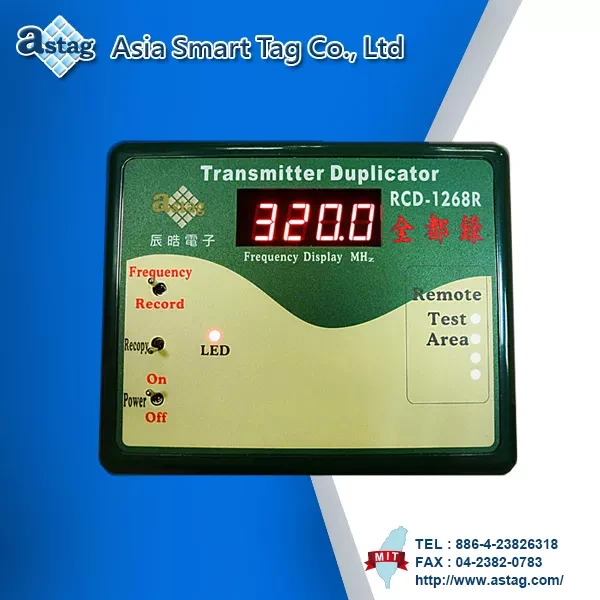

リモコン複製機
仕様
| 表示装置 | 4 Bit LED display | |
|---|---|---|
| 電源表示 | あり | |
| 周波数範囲 | 250 ~ 450 MHz | |
| ホッピングテスト | あり | |
| 複数コピー | あり | |
| 入力電圧 | DC 9V ~ 12V 600 mA | |
| 消費電力 | 3.5 W (Max) | |
| サイズ | 160 x 130 x 39 mm(L x W x H) | |
| 梱包 | 1 pcs / box | |
| 20 box / carton | ||
| 重量 | 267 g | |
| 動作温度 | -10℃ ~ +70℃ | |
| 保管温度 | 0℃ ~ +70℃ | |
- 2 state/3 stateの固定コード送信機をコピーできます。
- 検出表示周波数: 250~450 MHz.
機能
以下のRemote Controllerで使用できます。

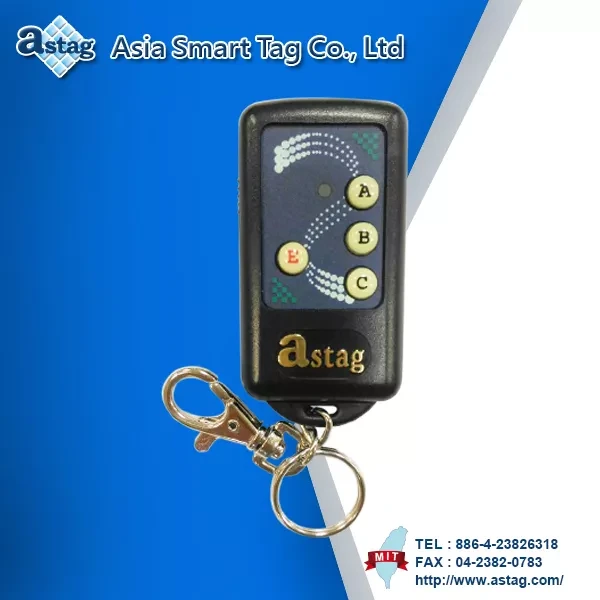

Remote Controller
RCRU6143

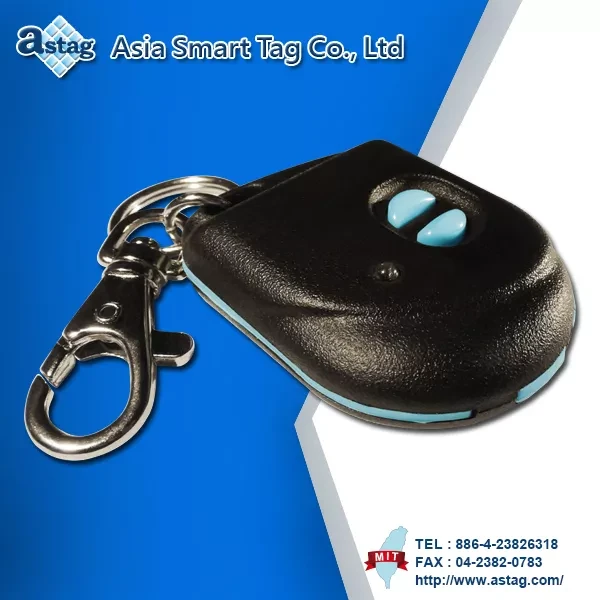

Remote Controller
RCRA6141
Remote Controller
RCRK6141
Remote Controller
RCB6146
Remote Controller
RCRM6121アプリケーション
指示
HW-1268 Recording Transmitter Duplicator User's Manual
電源：
スイッチをOnにすると、LEDが点灯します。
周波数表示：
スイッチをFrequencyに合わせ、元の送信機をテストエリアに置いてください。送信機の任意のボタンを押すと、インジケーターに送信機の周波数が表示されます。
複製 — 送信機をコピーするには、以下の手順に従ってください：
1. スイッチをRecordに合わせ、6ピンのコネクターを学習用送信機に接続します。正しく接続されていれば、インジケーターに小数点が表示されます。これでコピーの準備が整います。
2. 小数点が第2桁に表示されている場合は、スイッチをFrequencyにし、次にRecordに戻してください。
3. 元の送信機をテストエリアに置いてください。
4. テストエリアに送信機を置き、同じボタンを2回押すと、連続した「ビープ」音が聞こえます。これはその送信機がホッピングコード（hopping-code）方式であり、コピーできないことを意味します。
5. 複製プロセスは最初のボタンから開始してください。
6. 学習用送信機の最初のボタンを押すと、インジケーターの右側（第4桁）に「1」が表示されます。
7. そのボタンを離さないで、元の送信機の最初のボタンを押してください。数字の「1」は消えます。短いビープ音が聞こえ、インジケーターの左側（第1桁）で「1」が一度点滅したら、両方のボタンを離して構いません。
8. この時、インジケーターの左側（第1桁）の数字は点滅を続けます。これはデータ伝送中であることを示します。長いビープ音が聞こえ、1が3回点滅したら、複製プロセスは完了です。
9. 2つ目、3つ目、4つ目、5つ目のボタンをコピーするには、同じ手順（手順3〜5）に従ってください。ただし、インジケーターに表示されるのは「1」ではなく、押すボタンに応じて「2」または「3」または「4」または「5」になります。
10. 複製が成功しなかった場合、複製プロセス中に5回のビープ音が鳴り、数字が連続して点滅します。インジケーターに再び小数点が表示されたら、スイッチをFrequencyにし、次にRecordに戻してください。小数点が第2桁に表示されるので、手順3〜8を繰り返す必要があります。
11. 同じコードを持つ別の送信機をコピーしたい場合は、6ピンのコネクターを別の新しい学習用送信機に接続し、スイッチをRecopyにしてください。1秒後に自動で戻ります。1が点滅し、長いビープ音が聞こえるまで約30秒待ってください。これで複製は完了です。（デュアルチャンネル送信機の場合は、2つ目のチャンネルの複製が完了すると2が一度点滅します。）
周波数の調整
1. コピーした学習用送信機をテストエリアに置きます。
2. スイッチをFrequencyに合わせます。
3. 調整棒を使って、学習用送信機を正しい周波数に合わせてください。
備考
この複製機には2種類があり、"ANALYTIC"タイプと"GENERAL"タイプがあります。
"ANALYTIC"タイプ：小数点は第2桁に表示されます。 "GENERAL"タイプ：小数点は第4桁に表示されます。
