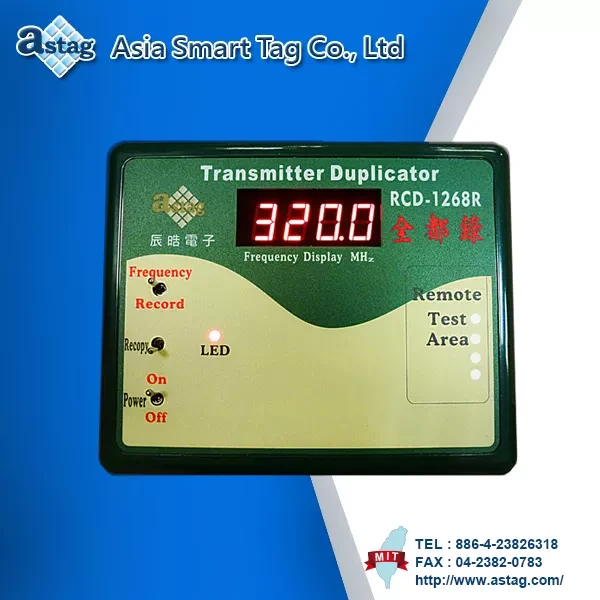

Duplicateur de télécommandes

• Peut copier un émetteur à code fixe avec 2 états/3 états.
• Affichage de la fréquence détectée: 250~450 MHz.

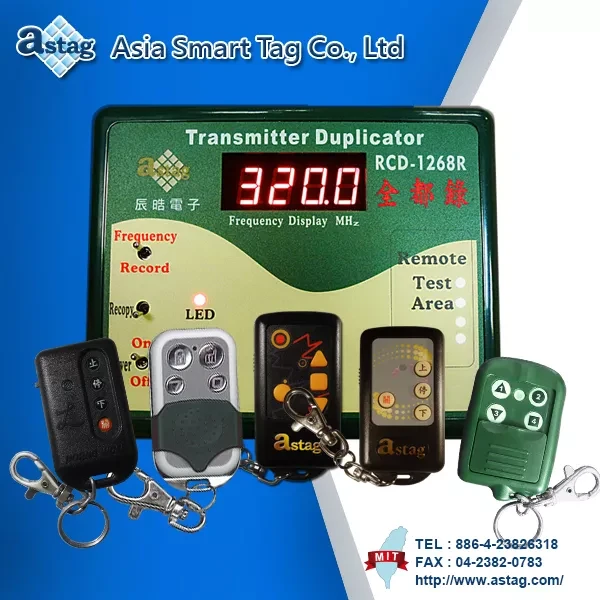

Peut être utilisé avec la Remote Controller suivante.

Remote Controller

RCRF6141

Remote Controller

RCRU6143

Remote Controller

RCRA6141

Remote Controller

RCRK6141

Remote Controller

RCB6146

Remote Controller

RCRM6121

Instruction

HW-1268 Recording Transmitter Duplicator User's Manual

Alimentation :

Placez l'interrupteur sur On, puis vous verrez que la LED s'allume également.

Afficher la fréquence :

Tournez l'interrupteur sur Frequency. Placez l'original transmitter sur le Test Area. Ensuite, sur l'Indicator, vous pouvez voir la fréquence de l'émetteur lorsque vous appuyez sur n'importe quel bouton de l'émetteur.

Duplication — pour copier l'émetteur, suivez ces étapes :

1. Tournez l'interrupteur sur Record, et connectez le 6-pin connector au learning transmitter. S'il est correctement connecté, vous verrez un point décimal sur l'indicator. Ensuite, il est prêt à copier.

2. Si le point décimal s'affiche sur le deuxième bit, veuillez tourner l'interrupteur sur Frequency, puis sur Record.

3. Placez l'original transmitter sur le Test Area.

4. Si vous placez l'émetteur sur le Test Area et appuyez deux fois sur le même bouton, vous entendrez alors plusieurs bips (« beep »). Cela signifie que l'émetteur utilise le hopping-code et ne peut pas être copié.

5. Le processus de duplication doit commencer par le premier bouton.

6. Appuyez sur le premier bouton du learning transmitter, puis vous verrez 1 sur le côté droit de l'indicator (quatrième bit).

7. Sans relâcher ce bouton, appuyez sur le premier bouton de l'original transmitter. Le chiffre 1 s'éteindra. Dès que vous entendrez un court bip et verrez 1 clignoter une fois sur le côté gauche de l'indicator (premier bit), vous pouvez relâcher les deux boutons.

8. À ce stade, le chiffre continuera de clignoter sur le côté gauche de l'indicator (premier bit). Cela signifie que la transmission des données est en cours. Une fois que vous entendrez un long bip et verrez 1 clignoter 3 fois, le processus de duplication est terminé.

9. Pour copier le deuxième, troisième, quatrième et cinquième bouton, suivez les mêmes procédures (étapes 3 à 5). Mais au lieu de voir 1 sur l'indicator, vous verrez 2, 3, 4 ou 5, selon le bouton sur lequel vous appuyez.

10. Si la duplication échoue pendant le processus, vous entendrez 5 bips et verrez le chiffre clignoter en continu. Lorsque vous verrez à nouveau un point décimal sur l'indicator, tournez l'interrupteur sur Frequency, puis sur Record. Le point décimal sera sur le deuxième bit ; vous devrez alors répéter les étapes 3 à 8.

11. Si vous souhaitez copier un deuxième transmitter avec des codes identiques, connectez simplement le 6-pin connector à un autre learning transmitter neuf, puis tournez l'interrupteur sur Recopy ; il reviendra automatiquement après 1 seconde. Attendez 30 secondes jusqu'à ce que vous voyiez 1 clignoter et entendiez un long bip : le processus de duplication est terminé. (S'il s'agissait d'un dual channel transmitter, vous verrez 2 clignoter une fois que la duplication du deuxième canal est terminée.)

Adjust the frequency

1. Placez le learning transmitter copié sur le Test Area.
2. Tournez l'interrupteur sur Frequency.
3. Utilisez une tige d'ajustement pour régler le learning transmitter sur la bonne fréquence.

Remarque

Il existe deux types de duplicator, l'un est "ANALYTIC" et l'autre est "GENERAL"

Type "ANALYTIC" : le point décimal se trouvera sur le deuxième bit. Type "GENERAL" : le point décimal se trouvera sur le quatrième bit.
