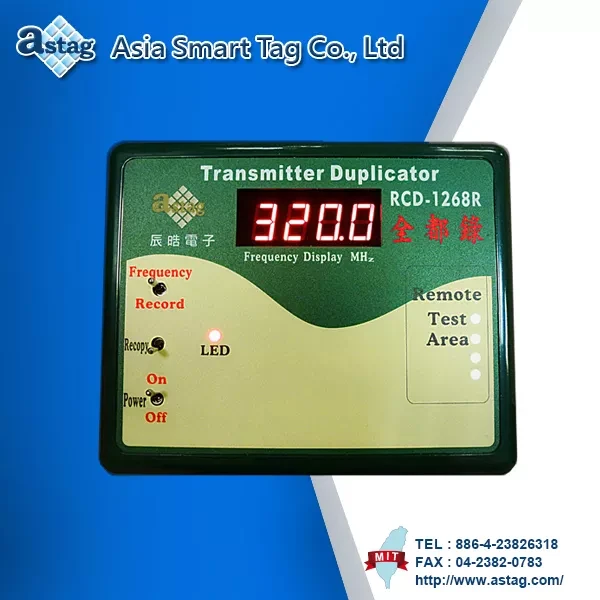

Fernbedienungsduplikator

• Kann einen Sender mit festem Code mit 2 Zuständen/3 Zuständen kopieren.
• Erkennungs-/Anzeigefrequenz: 250~450 MHz.

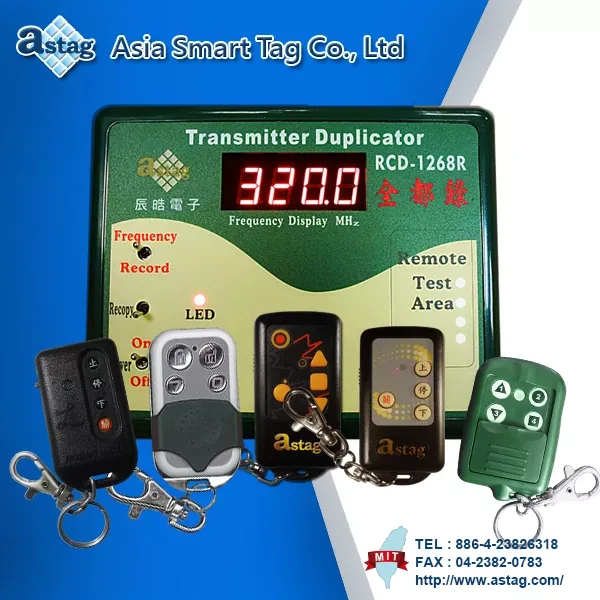

Kann mit dem folgenden Remote Controller verwendet werden.

Remote Controller

RCRF6141

Remote Controller

RCRU6143

Remote Controller

RCRA6141

Remote Controller

RCRK6141

Remote Controller

RCB6146

Remote Controller

RCRM6121

Anleitung

HW-1268 Recording Transmitter Duplicator User's Manual

Strom:

Schalten Sie auf 'On', dann sehen Sie, dass die LED ebenfalls leuchtet.

Frequenz anzeigen:

Drehen Sie den Schalter auf 'Frequency'. Platzieren Sie den Originaltransmitter auf dem Test Area. Auf dem Indicator können Sie die Frequenz des Transmitters sehen, sobald Sie eine Taste am Transmitter drücken.

Duplizierung – um den Transmitter zu kopieren, befolgen Sie diese Schritte :

1. Drehen Sie den Schalter auf 'Record' und verbinden Sie den 6-Pin-Stecker mit dem learning transmitter. Wenn er richtig verbunden ist, sehen Sie einen Dezimalpunkt auf dem Indicator. Dann ist er bereit zum Kopieren.

2. Wenn der Dezimalpunkt auf dem zweiten Bit angezeigt wird, drehen Sie den Schalter auf 'Frequency', dann wieder auf 'Record'.

3. Platzieren Sie den Originaltransmitter auf dem Test Area.

4. Wenn Sie den Transmitter auf dem Test Area platzieren und dieselbe Taste zweimal drücken, hören Sie hintereinander 'beep'-Töne. Das bedeutet, dass der Transmitter einen hopping-code hat und nicht kopiert werden kann.

5. Der Duplizierungsvorgang sollte mit der ersten Taste begonnen werden.

6. Drücken Sie die erste Taste am learning transmitter, dann sehen Sie eine 1 auf der rechten Seite des Indicator (vierte Stelle).

7. Lassen Sie diese Taste nicht los und drücken Sie die erste Taste am Originaltransmitter. Die Zahl 1 erlischt. Sobald Sie einen kurzen Piepton hören und die 1 einmal auf der linken Seite des Indicator (erste Stelle) blinkt, können Sie beide Tasten loslassen.

8. Zu diesem Zeitpunkt blinkt die Zahl weiterhin auf der linken Seite des Indicator (erste Stelle). Das bedeutet, dass die Datenübertragung läuft. Sobald Sie einen langen Piepton hören und die 1 dreimal blinkt, ist der Duplizierungsvorgang abgeschlossen.

9. Um die zweite, dritte, vierte und fünfte Taste zu kopieren, folgen Sie denselben Verfahren (Schritte 3 bis 5). Statt einer 1 auf dem Indicator sehen Sie eine 2 oder 3 oder 4 oder 5, abhängig davon, welche Taste Sie drücken.

10. Wenn die Duplizierung während des Vorgangs nicht erfolgreich ist, hören Sie fünf 'beep'-Töne und sehen, dass die Zahl kontinuierlich blinkt. Wenn Sie wieder einen Dezimalpunkt auf dem Indicator sehen, drehen Sie den Schalter auf 'Frequency' und dann auf 'Record'. Der Dezimalpunkt wird auf dem zweiten Bit sein; dann müssen Sie die Schritte 3 bis 8 wiederholen.

11. Wenn Sie einen zweiten Transmitter mit identischen Codes kopieren möchten, verbinden Sie einfach den 6-Pin-Stecker mit einem neuen learning transmitter und stellen den Schalter auf 'Recopy' — er schaltet nach 1 Sekunde automatisch zurück. Warten Sie 30 Sekunden, bis Sie eine 1 sehen, die blinkt, und einen langen Piepton hören; der Duplizierungsvorgang ist abgeschlossen. (Wenn es sich um einen Dual-Channel-Transmitter handelt, sehen Sie eine 2 blinken, sobald der Duplizierungsvorgang des zweiten Kanals abgeschlossen ist.)

Frequenz einstellen

1. Platzieren Sie den kopierten learning transmitter auf dem Test Area.
2. Drehen Sie den Schalter auf 'Frequency'.
3. Verwenden Sie einen Einstellstab, um den learning transmitter auf die richtige Frequenz einzustellen.

Bemerkung

Es gibt zwei Typen des Duplicators, einer ist "ANALYTIC", der andere ist "GENERAL"

"ANALYTIC"-Typ: Der Dezimalpunkt befindet sich auf dem zweiten Bit. "GENERAL"-Typ: Der Dezimalpunkt befindet sich auf dem vierten Bit.
