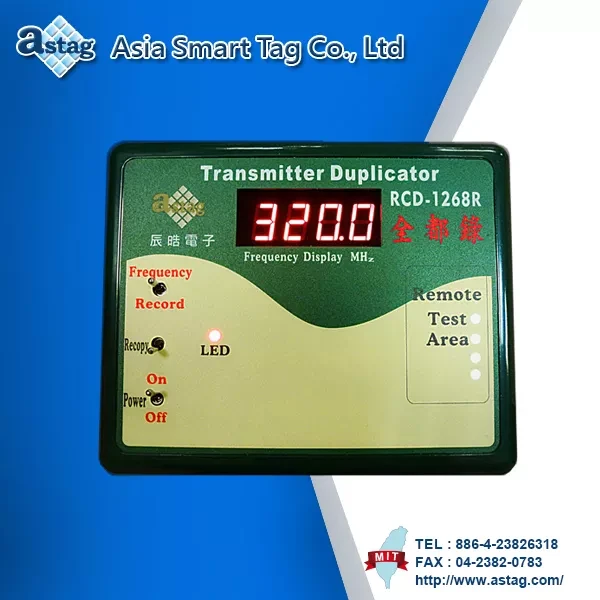

遙控器複製器
規格
| 顯示裝置 | 4 Bit LED display | |
|---|---|---|
| 電源顯示 | 是 | |
| 頻率範圍 | 250 ~ 450 MHz | |
| 跳頻測試 | 是 | |
| 多重複製 | 是 | |
| 輸入電壓 | DC 9V ~ 12V 600 mA | |
| 消耗功率 | 3.5 W (Max) | |
| 尺寸 | 160 x 130 x 39 mm(L x W x H) | |
| 包裝 | 1 pcs / box | |
| 20 box / carton | ||
| 重量 | 267 g | |
| 工作溫度 | -10℃ ~ +70℃ | |
| 儲存溫度 | 0℃ ~ +70℃ | |
- 可複製具有固定碼的發射器，支援 2 state/3 state.
- 偵測顯示頻率：250~450 MHz.
功能

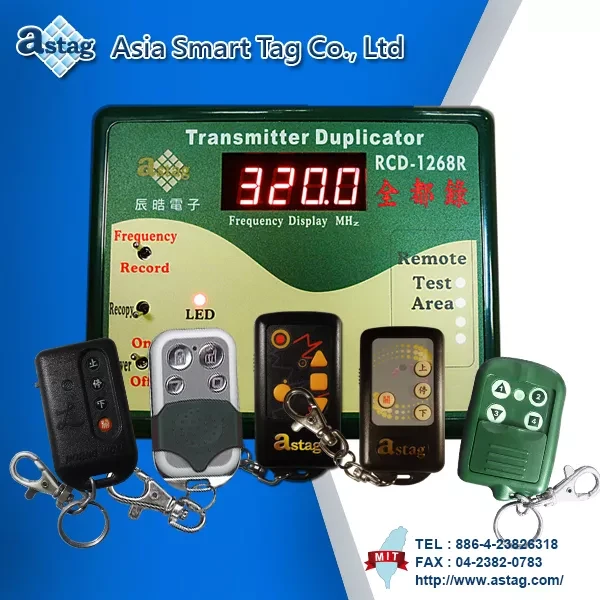

可與下列 Remote Controller 一起使用。
Remote Controller
RCRU6143
Remote Controller
RCRA6141
Remote Controller
RCRK6141
Remote Controller
RCB6146
Remote Controller
RCRM6121應用程式
使用說明
HW-1268 Recording Transmitter Duplicator User's Manual
Power:
將開關切換到 On，LED 燈就會亮起。
Show Frequency:
將開關切換到 Frequency。將原始 transmitter 放置在 Test Area。然後在 Indicator 上，當您按下 transmitter 上的任一按鍵時，即可看到該 transmitter 的頻率。
Duplication-to copy the transmitter, follew these steps :
1. 將開關切換到 Record，並將 6-pin connector 連接到 learning transmitter。若連接正確，Indicator 上會顯示小數點，表示可開始複製。
2. 若小數點顯示在第二位，請將開關切換到 Frequency，然後再切回 Record。
3. 將原始 transmitter 放置在 Test Area。
4. 若將 transmitter 放在 Test Area 並連續按同一個按鍵兩次，會聽到連續的「嗶」聲。這表示該 transmitter 採用 hopping-code，無法複製。
5. 複製程序應從第一個按鈕開始。
6. 在 learning transmitter 上按下第一個按鈕，Indicator 的右側（第四位）會顯示 1。
7. 在不放開該按鈕的同時，按下原始 transmitter 的第一個按鈕。數字 1 會熄滅。當您聽到短嗶聲，且 Indicator 左側（第一位）閃爍一次 1 時，即可放開兩個按鈕。
8. 此時該數字會持續在 Indicator 左側（第一位）閃爍，表示資料傳輸中。當您聽到長嗶聲，並看到 1 閃爍 3 次，即表示複製完成。
9. 若要複製第二、第三、第四及第五個按鈕，請依相同步驟（步驟 3 至 5）操作。但 Indicator 上顯示的數字將改為 2、3、4 或 5，視您按下的按鈕而定。
10. 若複製失敗，於複製過程中會聽到 5 次嗶聲且數字持續閃爍。當 Indicator 再次出現小數點時，先將開關切到 Frequency，再切回 Record。小數點會顯示在第二位，然後必須重複步驟 3 至 8。
11. 若要將相同代碼複製到第二個 transmitter，只要將 6-pin connector 連接到另一個新的 learning transmitter，然後將開關切到 Recopy（1 秒後會自動切回）。等待約 30 秒，當看到 1 閃爍並聽到長嗶聲時，複製完成。（若為雙通道 transmitter，第二通道複製完成時會看到 2 閃爍。）
Adjust the frequency
1. 將已複製的 learning transmitter 放在 Test Area。
2. 將開關切換到 Frequency。
3. 使用 adjusting bar 將 learning transmitter 調整至正確頻率。
Remark
此 duplicator 有兩種類型，一種為 "ANALYTIC"，另一種為 "GENERAL"
"ANALYTIC" Type: the decimal point will on the second bit. "GENERAL" Type: the decimal point will on the fourth bit.
