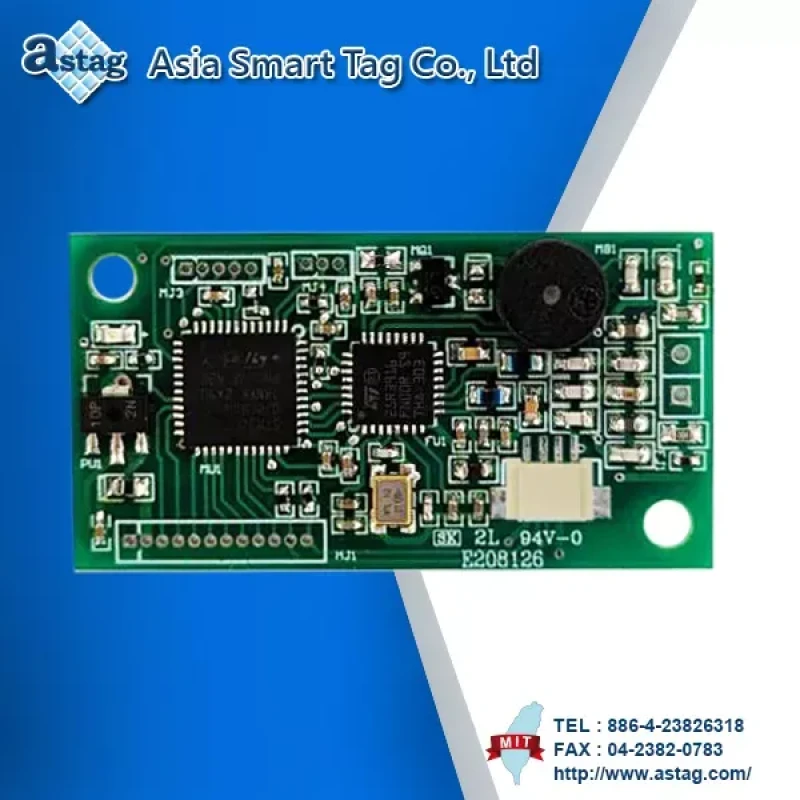

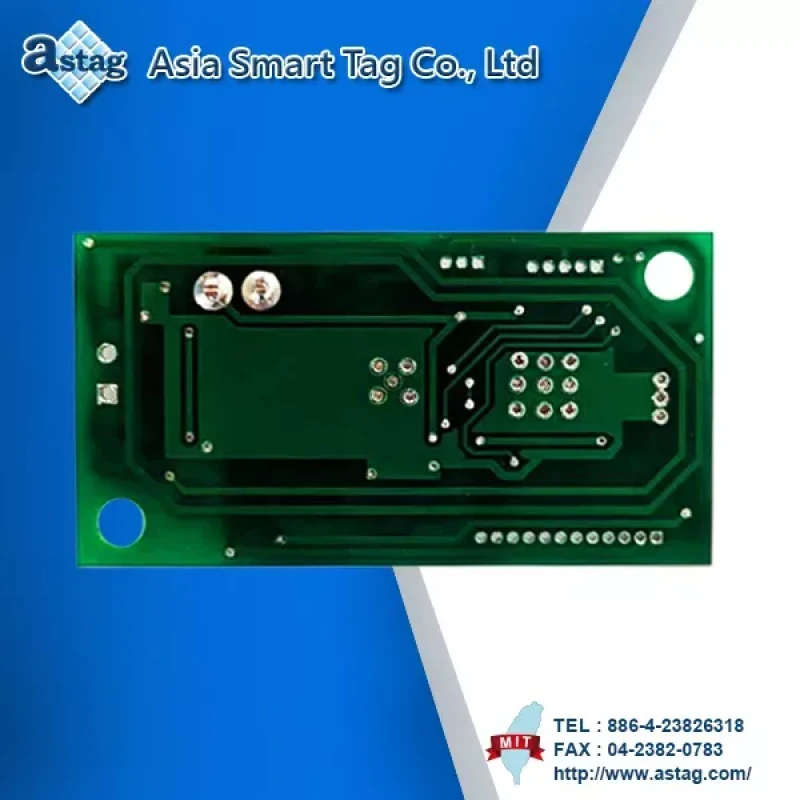

RFID HF Module
تفصیل
- UART / USB-HID / SPI / I2C انٹرفیس.
- Frequency Reader Module 13.56 MHz (فریکوئنسی بینڈ).
- ڈیٹا ٹرانسمیشن حسبِ ضرورت قابلِ تخصیص ہے.
- Support：Read/Write، آن-بورڈ اینٹینا، بیرونی اینٹینا، buzzer اور LED سے منسلک کیا جا سکتا ہے.
- Support IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series.
تفصیلات
| مصنوعات کا نام | RFID HF Module |
| پروڈکٹ نمبر | PMH-566 |
| فریکوئنسی بینڈ | 13.56 MHz |
| پڑھنے کی حد |
5cm ±1 cm (Antenna On Board) |
| انٹرفیس |
UART / USB-HID / SPI / I2C |
| باؤڈ ریٹ | 115200, N, 8, 1 (قابلِ تخصیص) |
| ان پٹ وولٹیج کی حد | DC 5V |
| UART انٹرفیس وولٹیج | 3.3 VDC |
| ڈائنامک موڈ | 93 mA |
| کام کرنے کا درجہ حرارت | -30℃ ~ 70℃ |
| ذخیرہ کرنے کا درجہ حرارت |
-30℃ ~ 70℃ |
| ابعاد | 20(L) x 41(W) x 8(H) mm |
| آڈیو / بصری اشارہ | Buzzer、LED |
| P2P |
AP2P mode：Initiator & Target PP2P mode：Initiator & Target |
|
HF ریڈر درج ذیل کو سپورٹ کرتا ہے |
ISO-14443A/B/C |
| ISO-15693 |
انٹرفیس
| پروڈکٹ نمبر | PMH-566R | PMH-566H |
| انٹرفیس | UART | USB-HID |
| پروڈکٹ نمبر | PMH-566S | PMH-566I |
| انٹرفیس | SPI | I2C |
سپورٹڈ
| معیاری | Manufacturer Tag Brand | UID | پڑھنا | لکھنا |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| مناسب ISO 15693 سیریز | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| مناسب ISO 14443A سیریز | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
درخواستیں
- صنعت
- لاجسٹکس مینجمنٹ
- شناخت کی پہچان
- ادائیگی EMVCo 3.0
