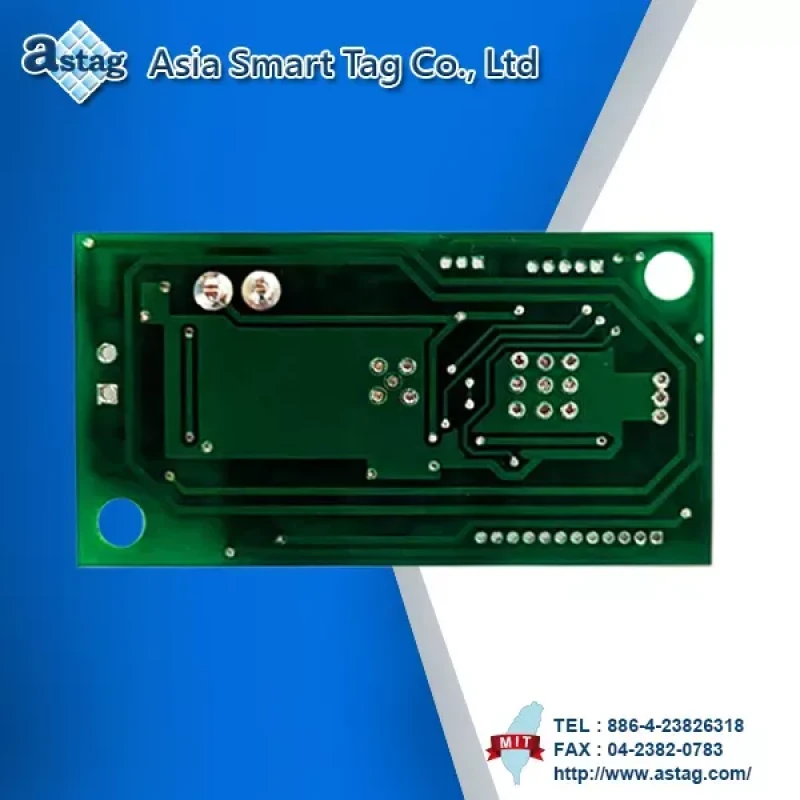

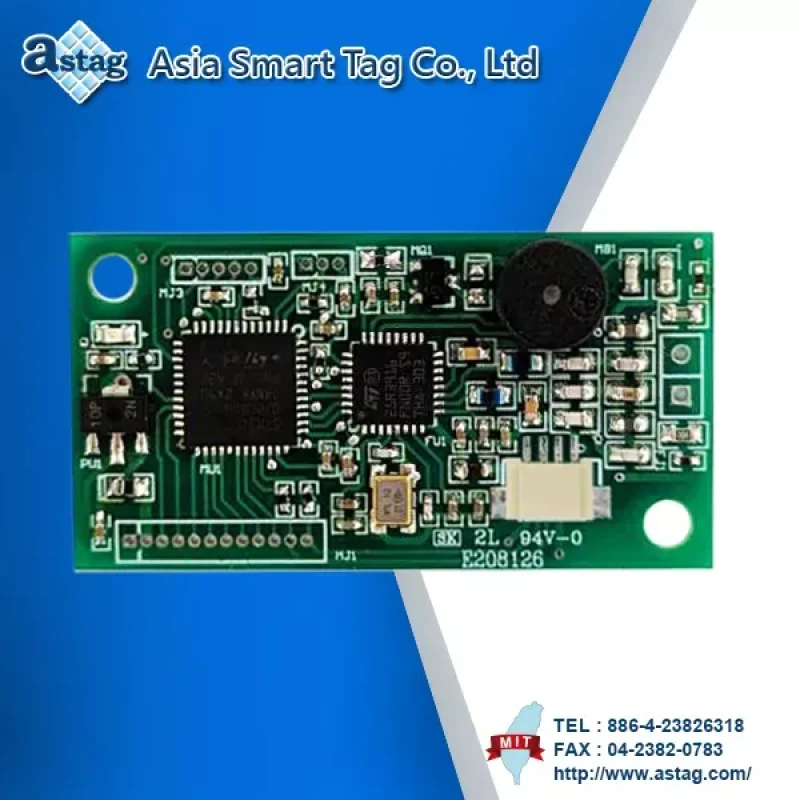

RFID HF Modul
Beschreibung
- UART / USB-HID / SPI / I2C-Schnittstelle.
- Frequency Reader Module 13.56 MHz (Frequenzband).
- Die Datenübertragung ist anpassbar.
- Unterstützt: Read/Write, On-board Antenna; Anschluss an externe Antenne, Buzzer und LED möglich.
- Unterstützte ICs: Mifare standard series、Mifare desfire series、I-Code series、NFC series.
Spezifikationen
| Produktname | RFID HF Module |
| Produkt-Nr. | PMH-566 |
| Frequenzband | 13.56 MHz |
| Lesereichweite |
5cm ±1 cm (Antenna On Board) |
| Schnittstelle |
UART / USB-HID / SPI / I2C |
| Baudrate | 115200, N, 8, 1 (anpassbar) |
| Eingangsspannungsbereich | DC 5V |
| UART-Schnittstellenspannung | 3.3 VDC |
| Dynamischer Modus | 93 mA |
| Betriebstemperatur | -30℃ ~ 70℃ |
| Lagertemperatur |
-30℃ ~ 70℃ |
| Abmessungen | 20(L) x 41(W) x 8(H) mm |
| Akustische / Visuelle Anzeige | Buzzer、LED |
| P2P |
AP2P mode：Initiator & Target PP2P mode：Initiator & Target |
|
HF-Reader unterstützt |
ISO-14443A/B/C |
| ISO-15693 |
Schnittstelle
| Produkt-Nr. | PMH-566R | PMH-566H |
| Schnittstelle | UART | USB-HID |
| Produkt-Nr. | PMH-566S | PMH-566I |
| Schnittstelle | SPI | I2C |
Unterstützt
| Standard | Hersteller-Tag/Marke | UID | Read | Write |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Suitable ISO 15693 series | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Suitable ISO 14443A series | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
Anwendungen
- Branche
- Logistikmanagement
- Identitätserkennung
- Zahlung EMVCo 3.0
