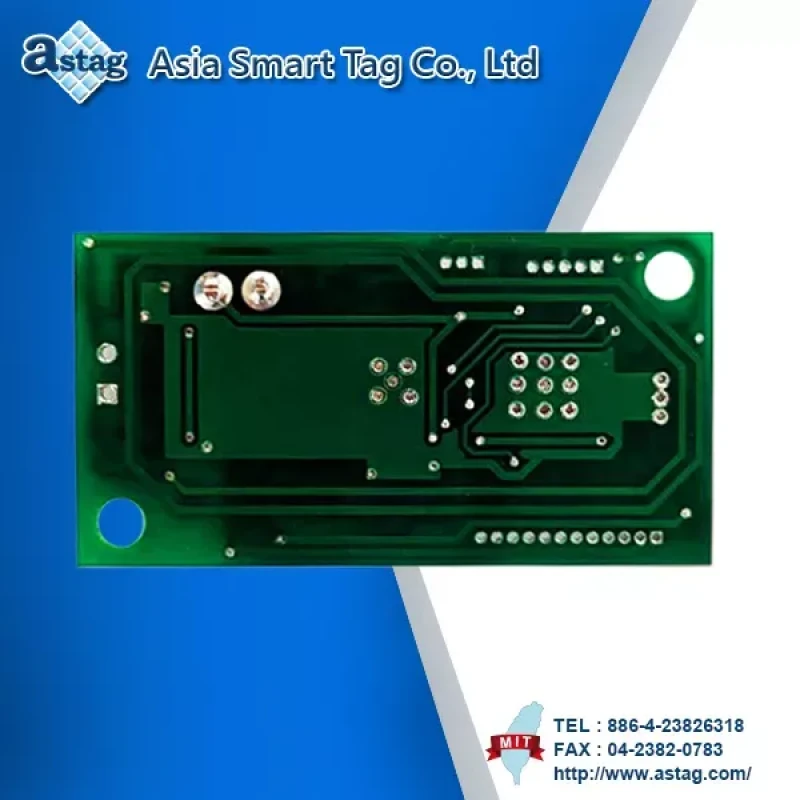

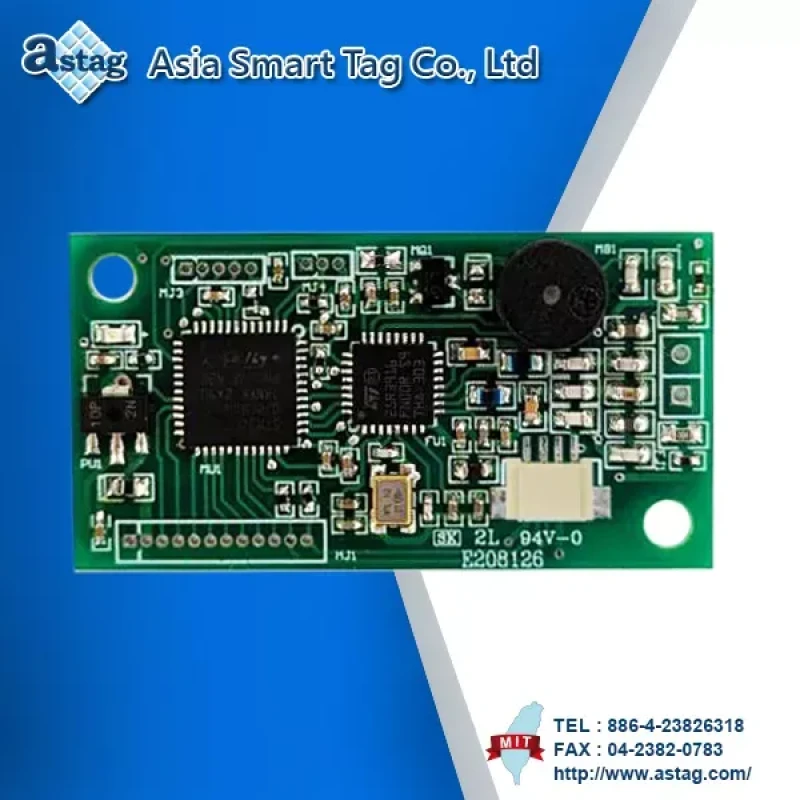

RFID HF Module
説明
- UART / USB-HID / SPI / I2C インターフェース。
- Frequency Reader Module 13.56 MHz（周波数帯）。
- データ送信はカスタマイズ可能です。
- 対応：Read/Write、On-board Antenna、外部アンテナ、ブザー、LEDを接続可能。
- 対応IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series。
仕様
| 製品名 | RFID HF Module |
| 製品番号 | PMH-566 |
| 周波数帯 | 13.56 MHz |
| 読取距離 |
5cm ±1 cm (Antenna On Board) |
| インターフェース |
UART / USB-HID / SPI / I2C |
| ボーレート | 115200, N, 8, 1 (customizable) |
| 入力電圧範囲 | DC 5V |
| UARTインターフェース電圧 | 3.3 VDC |
| ダイナミックモード | 93 mA |
| 動作温度 | -30℃ ~ 70℃ |
| 保管温度 |
-30℃ ~ 70℃ |
| 寸法 | 20(L) x 41(W) x 8(H) mm |
| 音／光表示 | Buzzer、LED |
| P2P |
AP2Pモード：Initiator & Target PP2Pモード：Initiator & Target |
|
HFリーダーは以下をサポートします |
ISO-14443A/B/C |
| ISO-15693 |
インターフェース
| 製品番号 | PMH-566R | PMH-566H |
| インターフェース | UART | USB-HID |
| 製品番号 | PMH-566S | PMH-566I |
| インターフェース | SPI | I2C |
対応
| 規格 | メーカー / タグブランド | UID | 読み取り | 書き込み |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| 適合する ISO 15693 シリーズ | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| 適合する ISO 14443A シリーズ | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
アプリケーション
- 業界
- 物流管理
- 身元認証
- 決済 EMVCo 3.0
