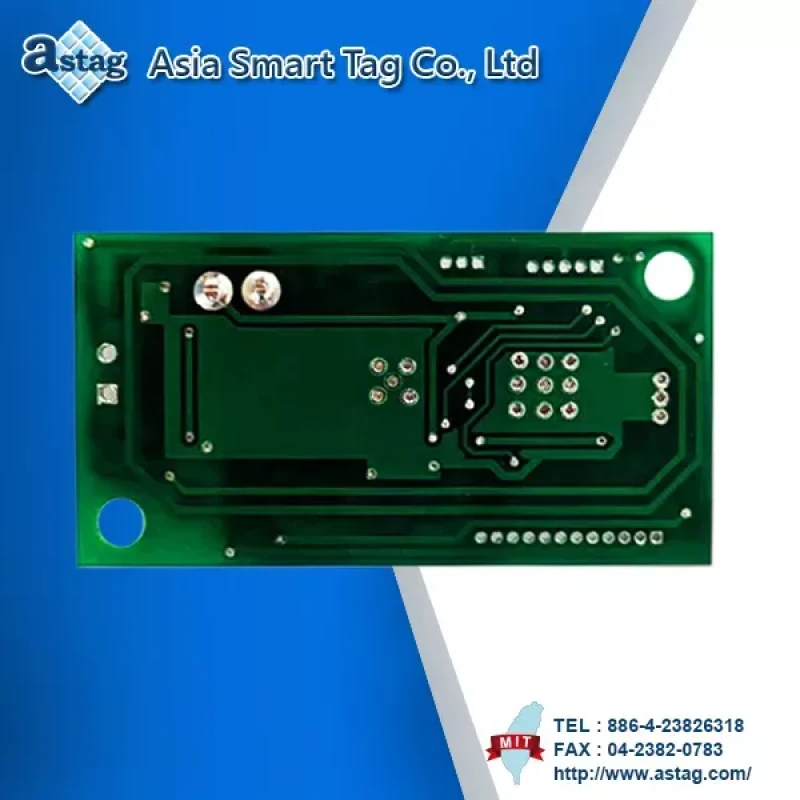

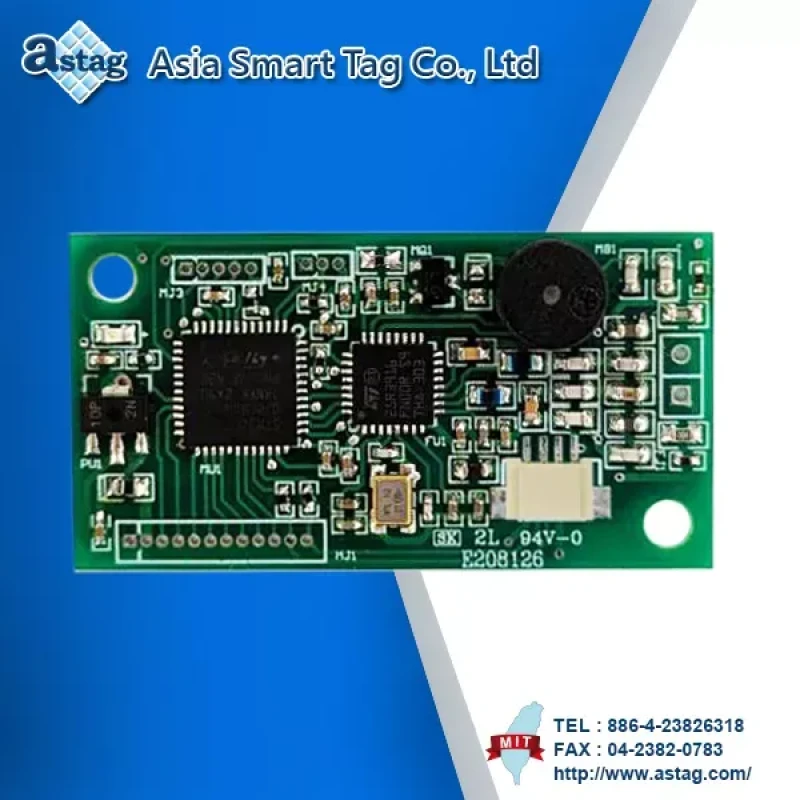

RFID HF 模組
描述
- UART / USB-HID / SPI / I2C 介面。
- Frequency Reader Module 13.56 MHz (頻段)。
- 資料傳輸可自訂。
- 支援：Read/Write、On-board Antenna，並可連接 external antenna、buzzer 及 LED。
- 支援 IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series。
規格
| 產品名稱 | RFID HF Module |
| 產品編號 | PMH-566 |
| 頻段 | 13.56 MHz |
| 讀取距離 |
5cm ±1 cm (內建天線) |
| 介面 |
UART / USB-HID / SPI / I2C |
| 傳輸速率 | 115200, N, 8, 1 (可客製化) |
| 輸入電壓範圍 | DC 5V |
| UART 介面電壓 | 3.3 VDC |
| 動態模式 | 93 mA |
| 工作溫度 | -30℃ ~ 70℃ |
| 儲存 溫度 |
-30℃ ~ 70℃ |
| 尺寸 | 20(L) x 41(W) x 8(H) mm |
| 聲光指示 | 蜂鳴器、LED |
| P2P |
AP2P 模式：Initiator & Target PP2P 模式：Initiator & Target |
|
HF reader 支援 |
ISO-14443A/B/C |
| ISO-15693 |
介面
| 產品編號 | PMH-566R | PMH-566H |
| 介面 | UART | USB-HID |
| 產品編號 | PMH-566S | PMH-566I |
| 介面 | SPI | I2C |
支援
| 標準 | 廠商標籤品牌 | UID | Read | Write |
| ISO 15693 | I-Code 系列 | Y | Y | Y |
| TiTag 系列 | Y | Y | Y | |
| 適用 ISO 15693 系列 | Y | Y | Y | |
| ISO 14443A | NFC 系列 | Y | Y | Y |
| Mifare standard 系列 | Y | Y | Y | |
| Mifare desfire 系列 | Y | Y | Y | |
| Mifare Ultralight 系列 | Y | Y | Y | |
| Mifare Plus 系列 | Y | Y | Y | |
| 適用 ISO 14443A 系列 | Y | Y | Y | |
| ISO 14443B | ATMEL 系列 | Y | Y | Y |
應用程式
- 產業
- 物流管理
- 身份識別
- 支付 EMVCo 3.0
