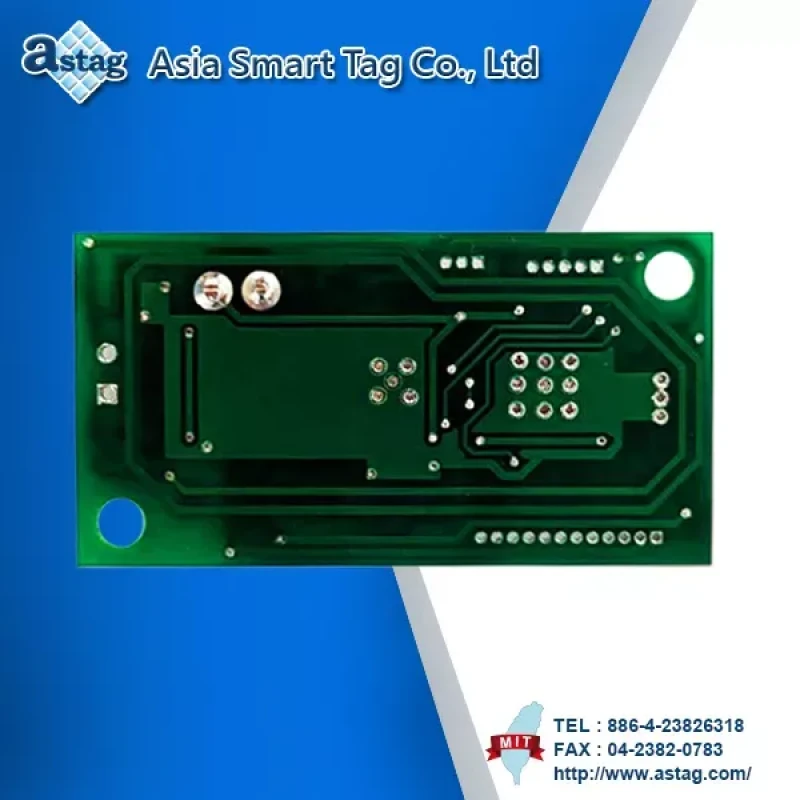

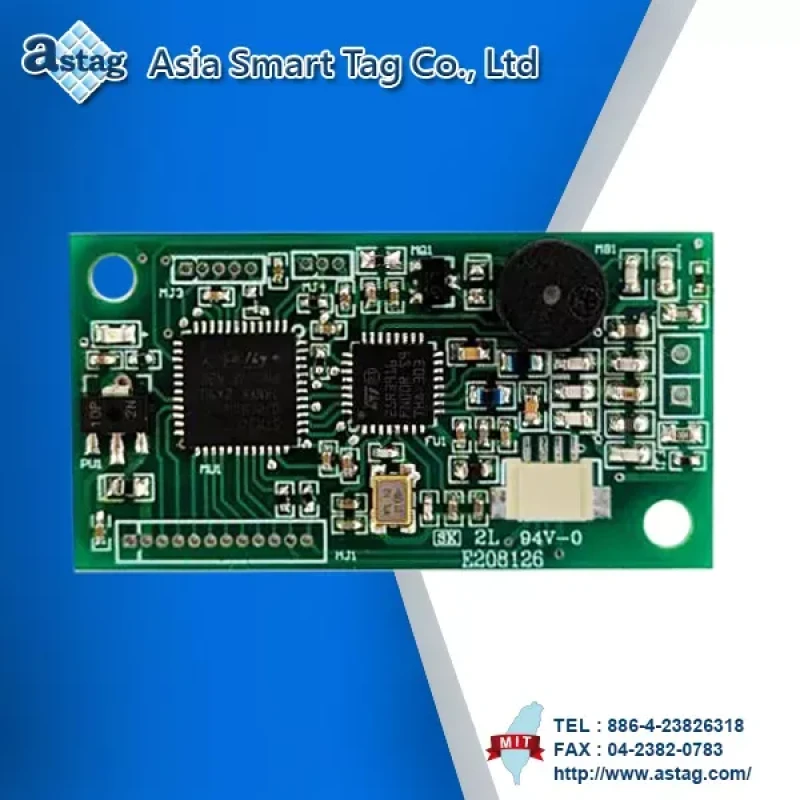

RFID HF Module
Description
- Interface UART / USB-HID / SPI / I2C.
- Frequency Reader Module 13.56 MHz (bande de fréquence).
- La transmission de données peut être personnalisée.
- Prend en charge：Read/Write, On-board Antenna, peut être connecté à une antenne externe, buzzer et LED.
- Prend en charge IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series.
Spécifications
| Nom du produit | RFID HF Module |
| Réf. produit | PMH-566 |
| Bande de fréquence | 13.56 MHz |
| Portée de lecture |
5cm ±1 cm (Antenne intégrée) |
| Interface |
UART / USB-HID / SPI / I2C |
| Débit en bauds | 115200, N, 8, 1 (personnalisable) |
| Plage de tension d'entrée | DC 5V |
| Tension de l'interface UART | 3.3 VDC |
| Mode dynamique | 93 mA |
| Température de fonctionnement | -30℃ ~ 70℃ |
| Température de stockage |
-30℃ ~ 70℃ |
| Dimensions | 20(L) x 41(W) x 8(H) mm |
| Indication audio / visuelle | Buzzer、LED |
| P2P |
Mode AP2P：Initiateur & Cible Mode PP2P：Initiateur & Cible |
|
Le lecteur HF prend en charge |
ISO-14443A/B/C |
| ISO-15693 |
Interface
| Réf. produit | PMH-566R | PMH-566H |
| Interface | UART | USB-HID |
| Réf. produit | PMH-566S | PMH-566I |
| Interface | SPI | I2C |
Pris en charge
| Norme | Marque d'étiquette du fabricant | UID | Lecture | Écriture |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Séries ISO 15693 compatibles | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Séries ISO 14443A compatibles | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
Applications
- Industrie
- Gestion de la logistique
- Reconnaissance d'identité
- Paiement EMVCo 3.0
