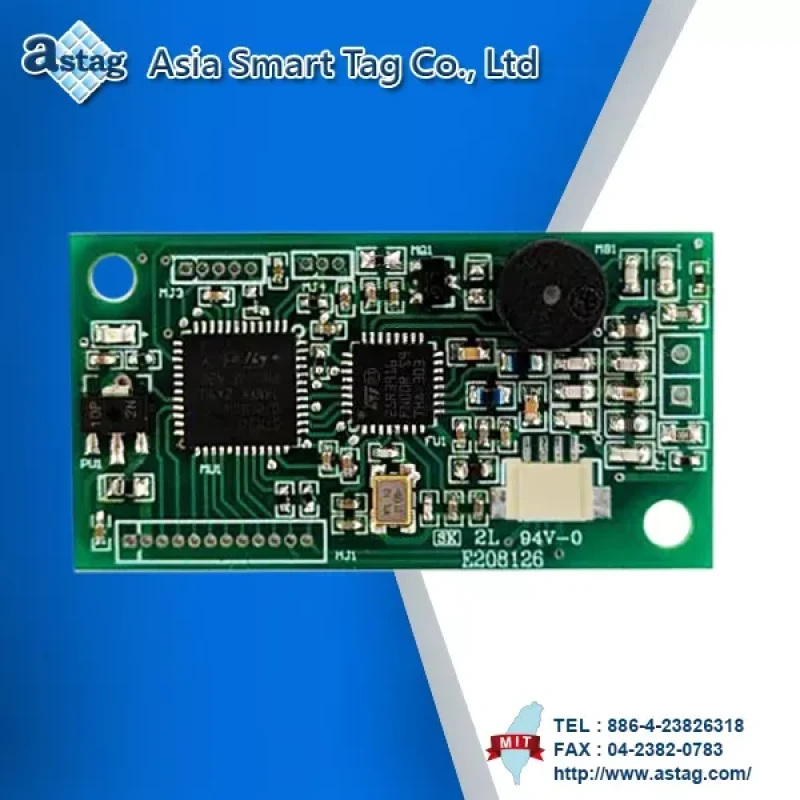

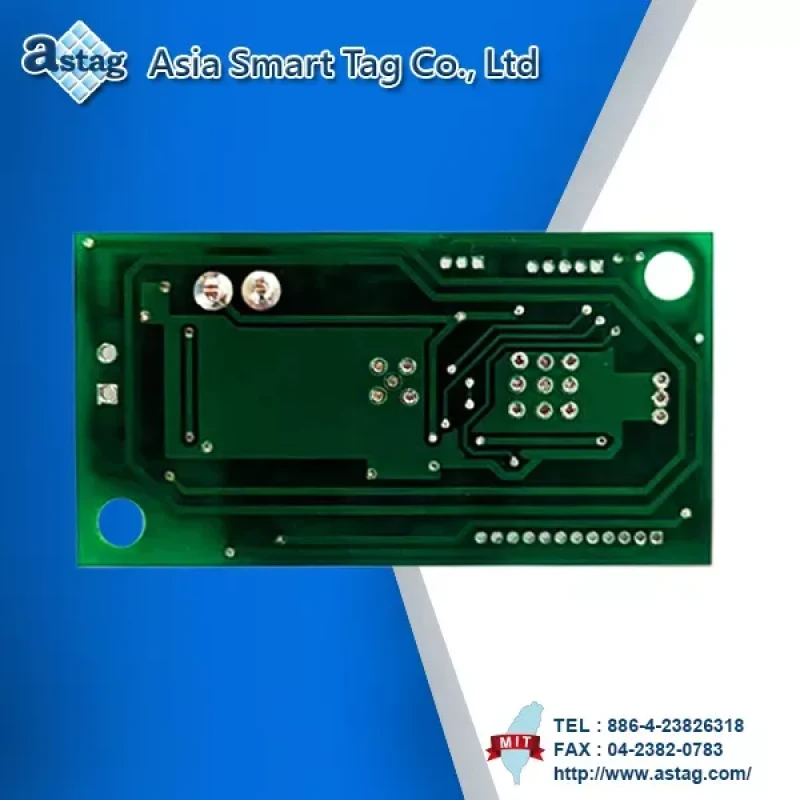

Módulo RFID HF
Descripción
- Interfaz UART / USB-HID / SPI / I2C.
- Módulo lector de frecuencia 13.56 MHz (banda de frecuencia).
- La transmisión de datos puede personalizarse.
- Soporta：Lectura/Escritura, antena a bordo, puede conectarse a antena externa, zumbador y LED.
- Soporta IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series.
Especificaciones
| Nombre del producto | RFID HF Module |
| Número de producto | PMH-566 |
| Banda de frecuencia | 13.56 MHz |
| Alcance de lectura |
5cm ±1 cm (Antena a bordo) |
| Interfaz |
UART / USB-HID / SPI / I2C |
| Tasa de baudios | 115200, N, 8, 1 (configurable) |
| Rango de voltaje de entrada | DC 5V |
| Voltaje de la interfaz UART | 3.3 VDC |
| Modo dinámico | 93 mA |
| Temperatura de funcionamiento | -30℃ ~ 70℃ |
| Temperatura de almacenamiento |
-30℃ ~ 70℃ |
| Dimensiones | 20(L) x 41(W) x 8(H) mm |
| Indicación acústica/visual | Buzzer、LED |
| P2P |
Modo AP2P：Initiator & Target Modo PP2P：Initiator & Target |
|
El lector HF admite |
ISO-14443A/B/C |
| ISO-15693 |
Interfaz
| Número de producto | PMH-566R | PMH-566H |
| Interfaz | UART | USB-HID |
| Número de producto | PMH-566S | PMH-566I |
| Interfaz | SPI | I2C |
Compatibilidad
| Estándar | Marca de etiqueta del fabricante | UID | Lectura | Escritura |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Series ISO 15693 compatibles | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Series ISO 14443A compatibles | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
Aplicaciones
- Industria
- Gestión Logística
- Reconocimiento de Identidad
- Pago EMVCo 3.0
