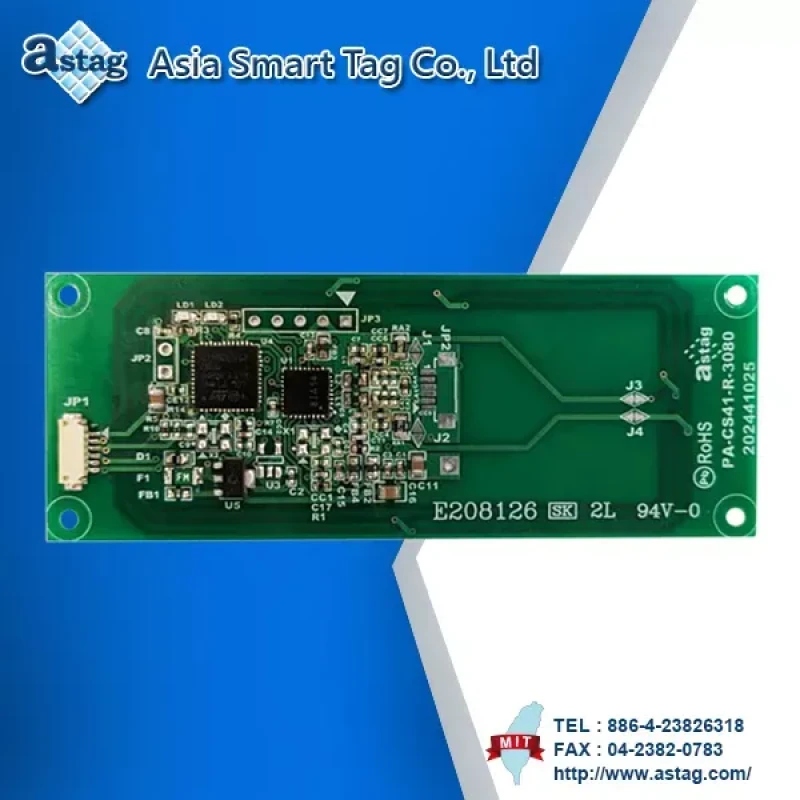

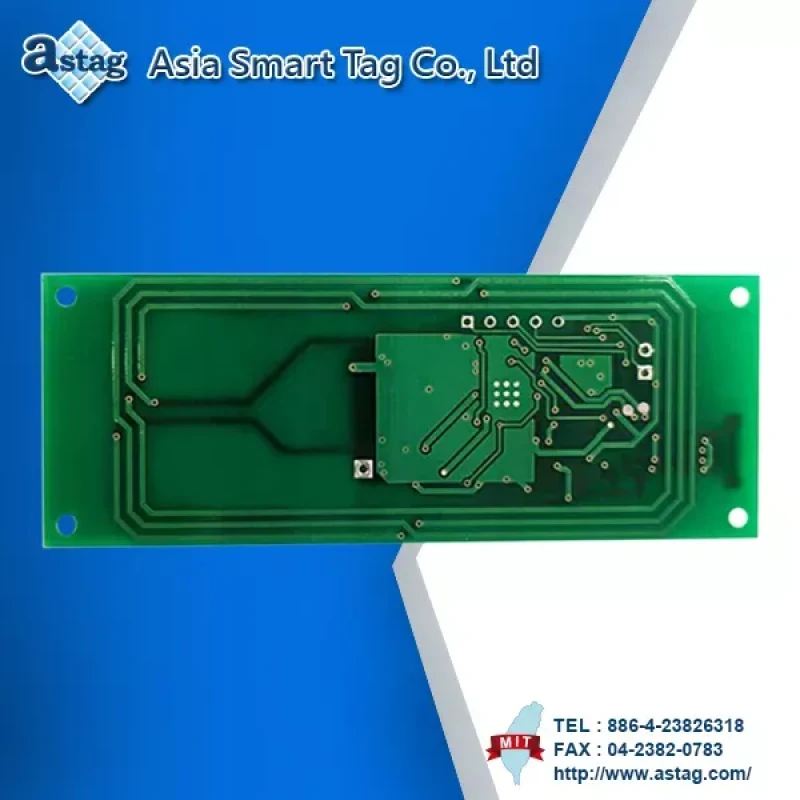

RFID HF 模組
描述
- UART 介面。
- Frequency Reader Module 13.56 MHz (頻段)。
- 資料傳輸可自訂。
- 支援：這些介面允許讀取模組與外部設備（如 computers(Windows 10/11)、microcontrollers 或 network servers）進行通訊。
- 支援 IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series。
- 其他支援：On-board Antenna，可連接至外部 Antenna 及 LED。
規格
| 產品名稱 | RFID HF Module |
| 產品編號 | PMH-CS41-R-3080 |
| 頻段 | 13.56 MHz |
| 讀取距離 |
5cm ±1 cm (Antenna On Board) |
| 介面 |
UART (可客製化) |
| Baud-Rate | 115200, N, 8, 1 (可客製化) |
| 輸入電壓範圍 | DC 5V |
| UART Interface Voltage | 3.3 VDC |
| 動態模式 | 93 mA |
| 工作溫度 | -30℃ ~ 70℃ |
| 儲存 溫度 | -30℃ ~ 70℃ |
| 尺寸 | 80(L) x 30(W) x 3(H) mm |
| 聲光指示 |
Buzzer(外置)、LED(板載) |
|
HF 讀取器支援 |
ISO-14443A/B/C |
| ISO-15693 |
介面
| 產品編號 | PMH-CS41-R-3080 |
| 介面 | UART |
支援
| 標準 | 廠商標籤品牌 | UID | Read | Write |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| 適用 ISO 15693 series | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| 適用 ISO 14443A series | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
應用程式
- 資料存取。
- 可讀取護照、身分證、駕照。
- 可用於醫療設備及 POS (point of sale) 系統。
