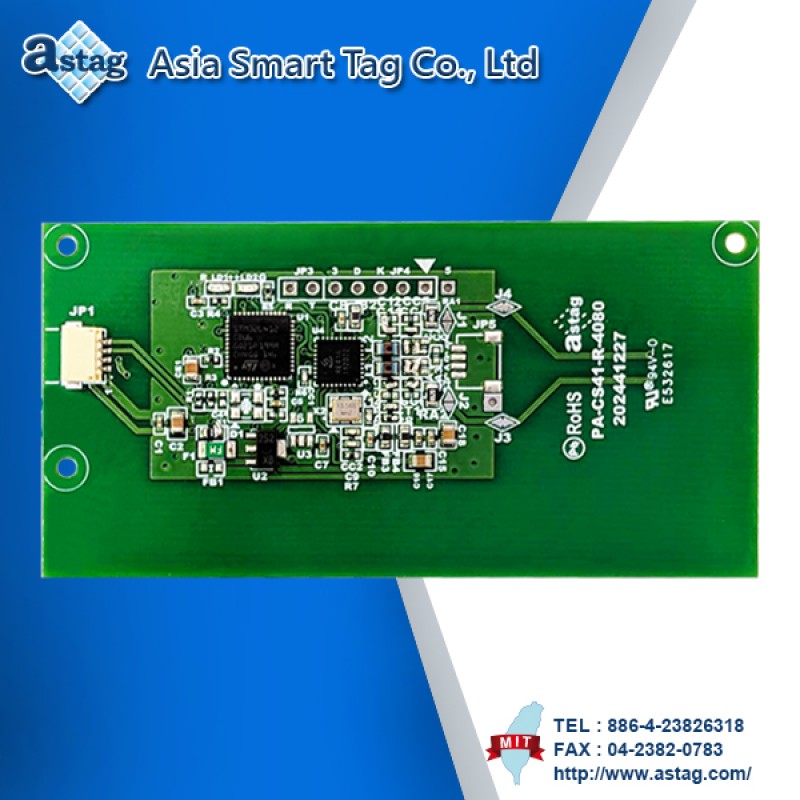

RFID HF モジュール
説明
- UARTインターフェース.
- Frequency Reader Module 13.56 MHz (周波数帯).
- データ伝送はカスタマイズ可能です.
- 対応：これらのインターフェースにより、reader module は computers(Windows 10/11)、microcontrollers、または network servers のような外部デバイスと通信できます.
- 対応IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series.

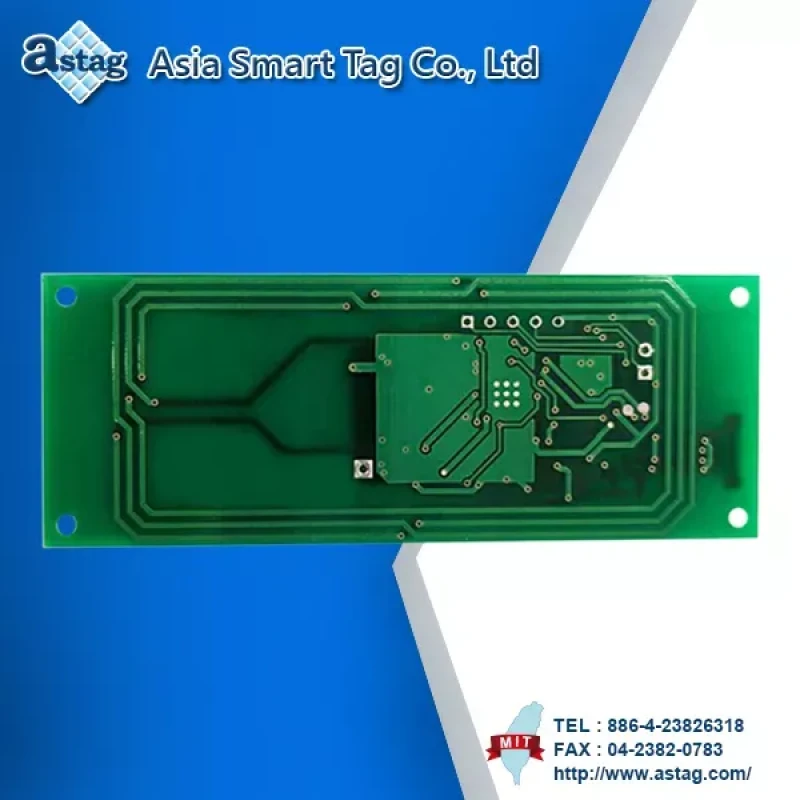

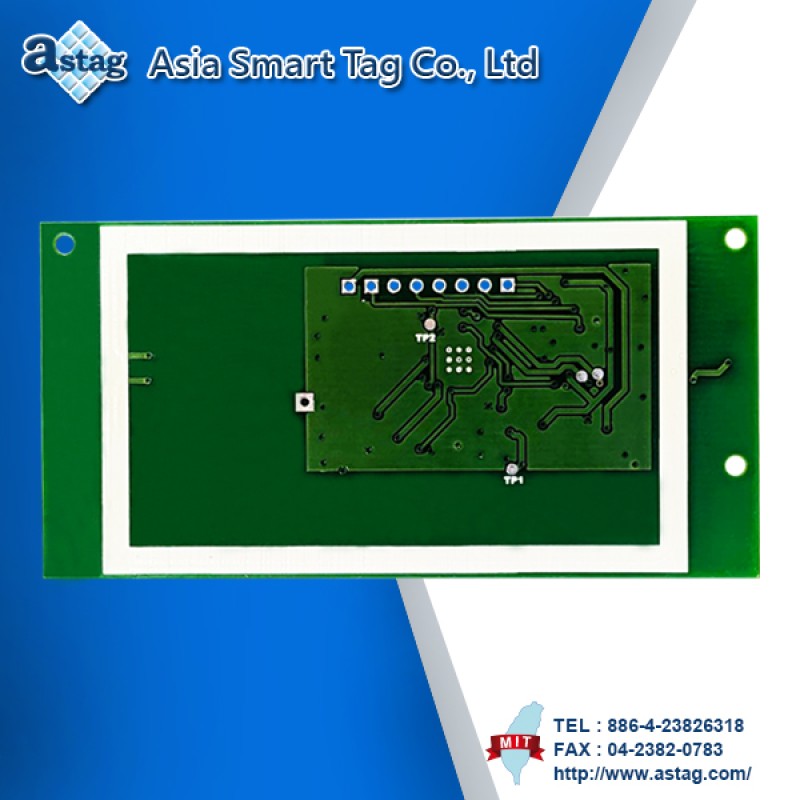

- その他：On-board Antenna、外部 AntennaおよびLEDに接続可能です.
仕様
| 製品名 | RFID HF Module |
| 製品番号 | PMH-CS41-R-3080 |
| 周波数帯域 | 13.56 MHz |
| 読み取り距離 |
5cm ±1 cm (Antenna On Board) |
| インターフェース |
UART (customizable) |
| ボーレート | 115200, N, 8, 1 (customizable) |
| 入力電圧範囲 | DC 5V |
| UARTインターフェース電圧 | 3.3 VDC |
| 動作電流 | 93 mA |
| 動作温度 | -30℃ ~ 70℃ |
| 保存温度 | -30℃ ~ 70℃ |
| 寸法 | 80(L) x 30(W) x 3(H) mm |
| 音声/視覚表示 |
Buzzer(External)、LED(On Board) |
|
HFリーダーは以下をサポートします |
ISO-14443A/B/C |
| ISO-15693 |
インターフェース
| 製品番号 | PMH-CS41-R-3080 |
| インターフェース | UART |
対応
| 規格 | メーカー/タグブランド | UID | 読み取り | 書き込み |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Suitable ISO 15693 series | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Suitable ISO 14443A series | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
アプリケーション
- データへのアクセス。
- パスポート、IDカード、運転免許証を読み取ることができます。
- 医療機器やPOS（point of sale）システムで使用できます。
