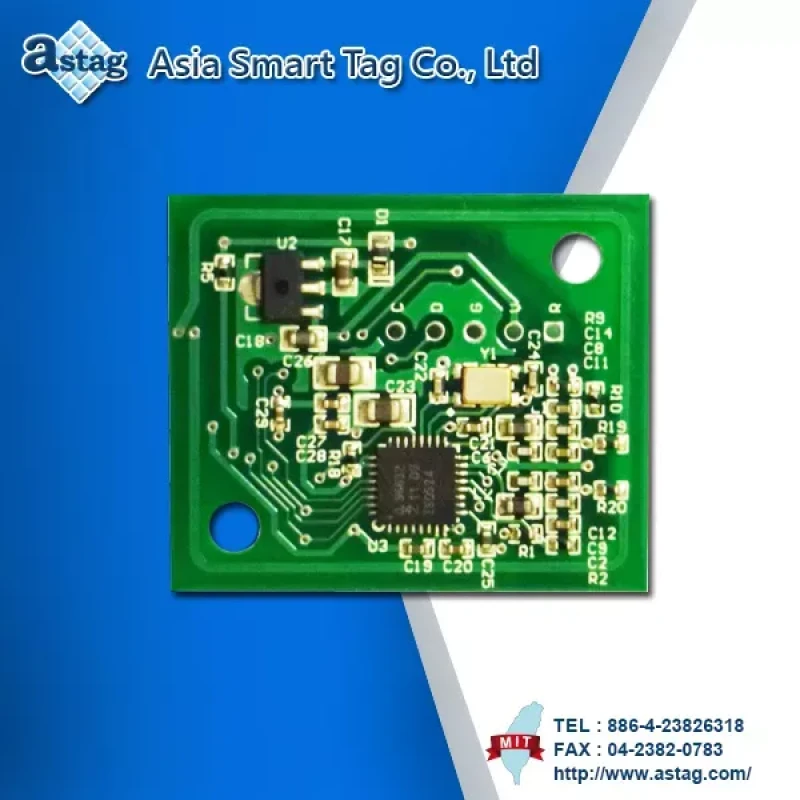

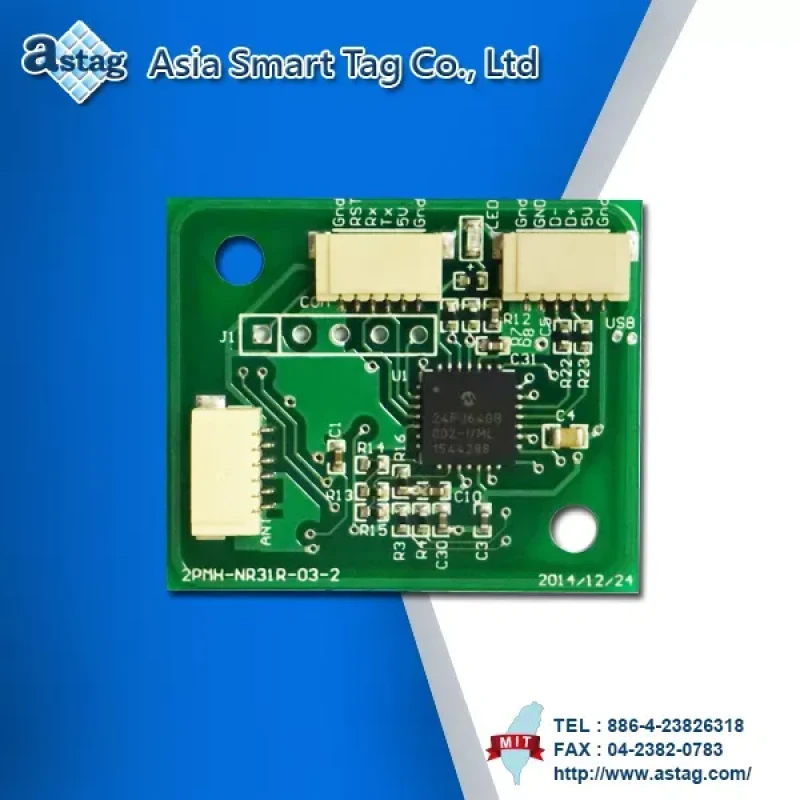

RFID HF Module
説明
- USBインターフェース：UART / HID / CCID / Keyboard Wedge。
- Frequency Reader Module 13.56 MHz（周波数帯）。
- オンボードアンテナ搭載。
- 外部アンテナ接続可能。
- Keyboard wedgeはカスタマイズ可能。
- 対応OS：Windows 10、Android、Linux。
- サポート：これらのインターフェースにより、リーダーモジュールはコンピュータ（Windows 10/11）、マイクロコントローラ、またはネットワークサーバーなどの外部デバイスと通信できます。
- 対応IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series。
仕様
| 製品名 | RFID HF Module |
| 製品番号 | PMH-NR31R-03-2 |
| 周波数帯 | 13.56 MHz |
| 読取距離 |
5cm ±1 cm（オンボードアンテナ） または（外部アンテナ） |
| インターフェース |
UART / USB HID / USB CCID / USB keyboard wedge （カスタマイズ可能） |
| ボーレート | 115200, N, 8, 1 （カスタマイズ可能） |
| 入力電圧範囲 | DC 5V |
| UART インターフェース電圧 | 3.3 VDC |
| ダイナミックモード | 93 mA |
| 動作温度 | -30℃ ~ 70℃ |
| 保存温度 | -30℃ ~ 70℃ |
| 寸法 | 31(L) x 26(W) x 5.5(H) mm |
| 音声／表示インジケーション | LED |
|
HFリーダーは以下をサポートします |
ISO-14443A/B/C |
| ISO-15693 |
インターフェース
| 製品番号 | PMH-NR31R-03-2 | PMH-NR31H-03-2 |
| インターフェース | UART | USB HID |
| 製品番号 | PMH-NR31C-03-2 | PMH-NR31K-03-2 |
| インターフェース | USB CCID | USB keyboard wedge |
対応
| 規格 | Manufacturer Tag Brand | UID | 読み取り | 書き込み |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| Suitable ISO 15693 series | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| Suitable ISO 14443A series | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
アプリケーション
- アクセス制御
- 在庫管理
- 資産追跡
