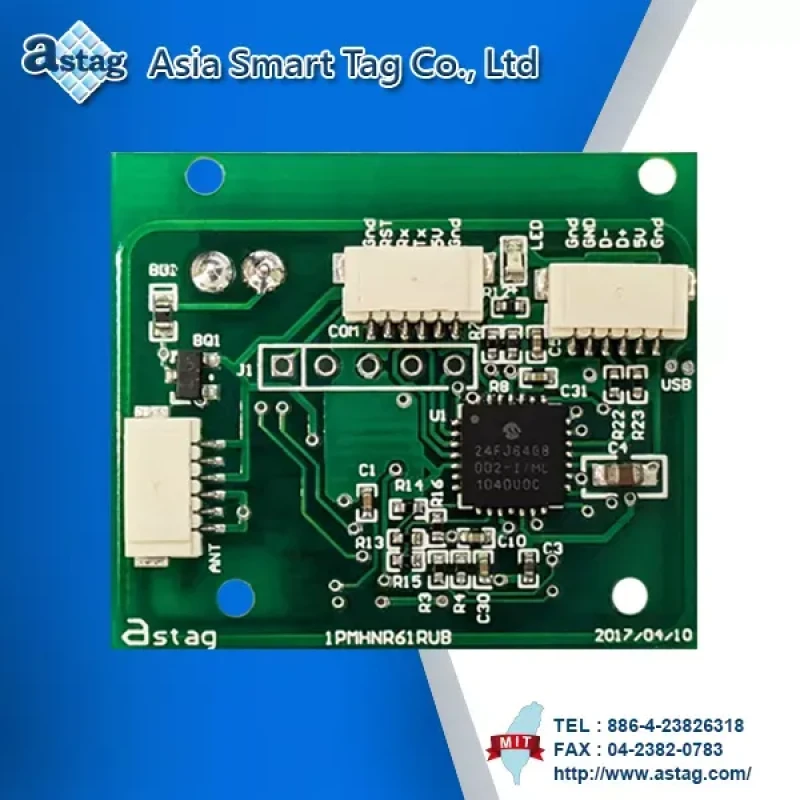

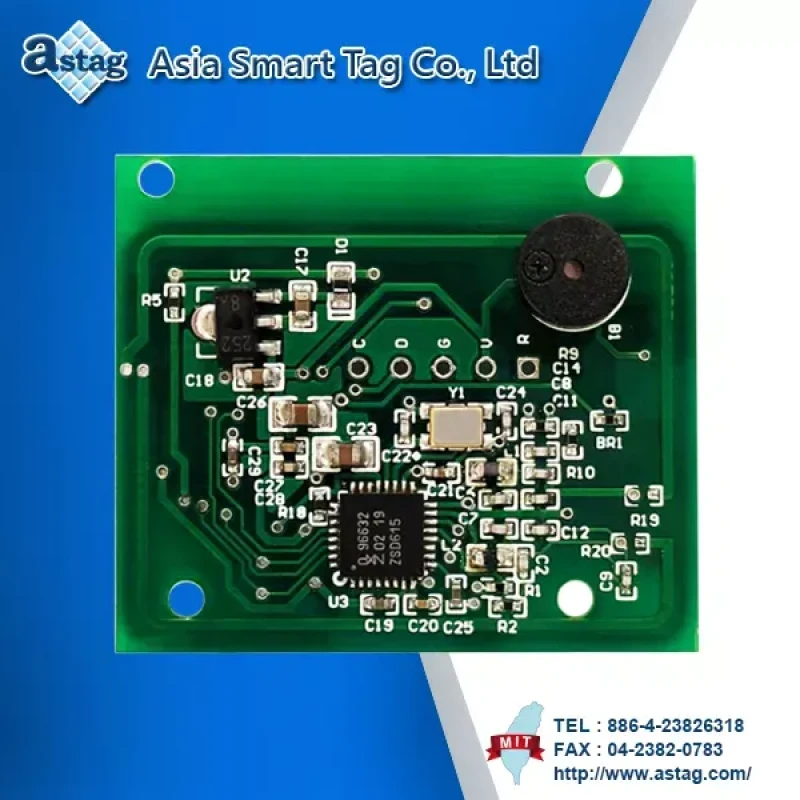

RFID HF モジュール
説明
- USBインターフェース：UART / HID / CCID / Keyboard Wedge。
- 周波数リーダーモジュール 13.56 MHz（周波数帯）。
- オンボードアンテナ。
- 外部アンテナ接続。
- データ送信はカスタマイズ可能。
- サポート：これらのインターフェースにより、リーダーモジュールはコンピュータ（Windows 10/11）、マイクロコントローラ、またはネットワークサーバーなどの外部機器と通信できます。
- サポートIC：Mifare standard series、Mifare desfire series、I-Code series、NFC series。
- その他サポート：Read/Write、Buzzer。
仕様
| 製品名 | RFID HF Module |
| 製品番号 | PMHNR61RUB |
| 周波数帯 | 13.56 MHz |
| 読取範囲 |
5cm ±1 cm (Antenna On Board) または (External Antenna) |
| インターフェース |
UART / USB HID / USB CCID / USB keyboard wedge (カスタマイズ可能) |
| ボーレート | 115200, N, 8, 1 (カスタマイズ可能) |
| 入力電圧範囲 | DC 5V |
| UARTインターフェース電圧 | 3.3 VDC |
| ダイナミックモード | 93 mA |
| 動作温度 | -30℃ ~ 70℃ |
| 保管温度 | -30℃ ~ 70℃ |
| 寸法 | 35(L) x 30(W) x 5.8(H) mm |
| 音声／視覚表示 | Buzzer、LED |
|
HF readerは以下をサポートします |
ISO-14443A/B/C |
| ISO-15693 |
インターフェース
| 製品番号 | PMHNR61RUB | PMHNR61HUB |
| インターフェース | UART | USB HID |
| 製品番号 | PMHNR61CUB | PMHNR61KUB |
| インターフェース | USB CCID | USB keyboard wedge |
対応
| 規格 | メーカー／タグブランド | UID | 読み取り | 書き込み |
| ISO 15693 | I-Code series | Y | Y | Y |
| TiTag series | Y | Y | Y | |
| 適合する ISO 15693 series | Y | Y | Y | |
| ISO 14443A | NFC series | Y | Y | Y |
| Mifare standard series | Y | Y | Y | |
| Mifare desfire series | Y | Y | Y | |
| Mifare Ultralight series | Y | Y | Y | |
| Mifare Plus series | Y | Y | Y | |
| 適合する ISO 14443A series | Y | Y | Y | |
| ISO 14443B | ATMEL series | Y | Y | Y |
アプリケーション
- Access Control
- Inventory Management
- Asset Tracking
