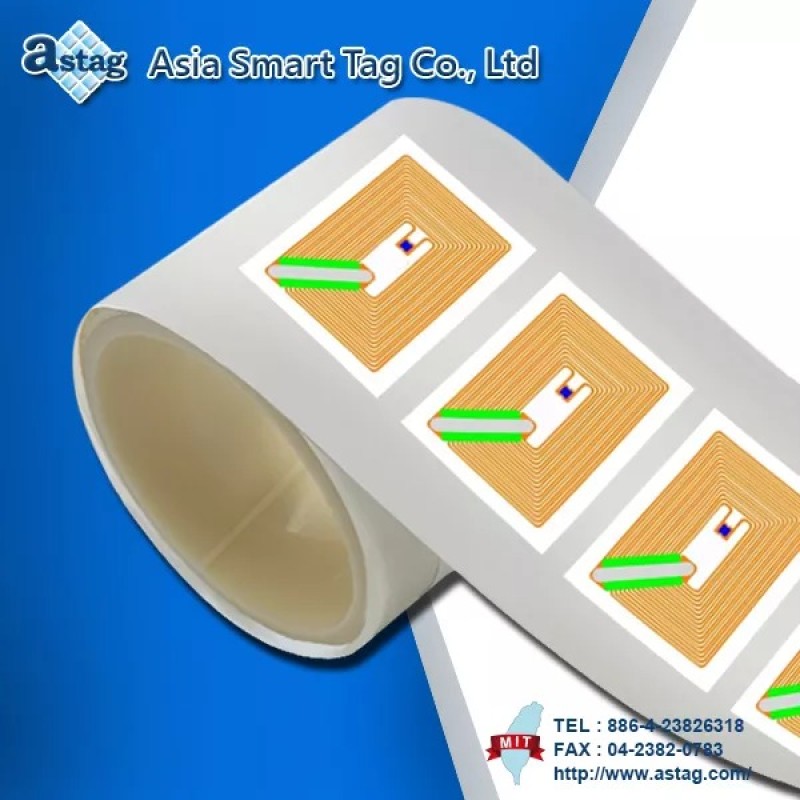

RFIDラベル
仕様
| インレイ | ラベル | |
| アイテム番号 | PIH024018 | PLH028022 |
| サイズ | 24 x 18 mm(L x W) | 28 x 22 mm(L x W) |
| 周波数帯 | 13.56 MHz ±3% | |
| 読み取り距離 (リーダーに依存) |
最大4cm | |
| 試験リーダー | PRH578 | |
| 伝送原理 | パッシブ | |
| アンテナ基材 | PET | |
| アンテナ素材 | Copper | |
| ラベルカバー材質 | - | 光沢紙 (PP PEPA Paper) |
| チューブ材質 | ABS | |
| チューブサイズ | 3インチ | |
| パッケージ | 1000 個/ロール , 4 ロール/カートン | |
| 動作温度 | -30°C ~ 75°C | |
| 保存温度 | -20°C ~ 75°C | |
| ISO 規格 | ISO-14443A / ISO-14443B / ISO 15693 | |
| IC 種類 | Mifare standard series / I-Code series Mifare desfire series /NFC series / ST25T series ※どのICでも対応可能 (カスタマイズ可能) |
|
機能

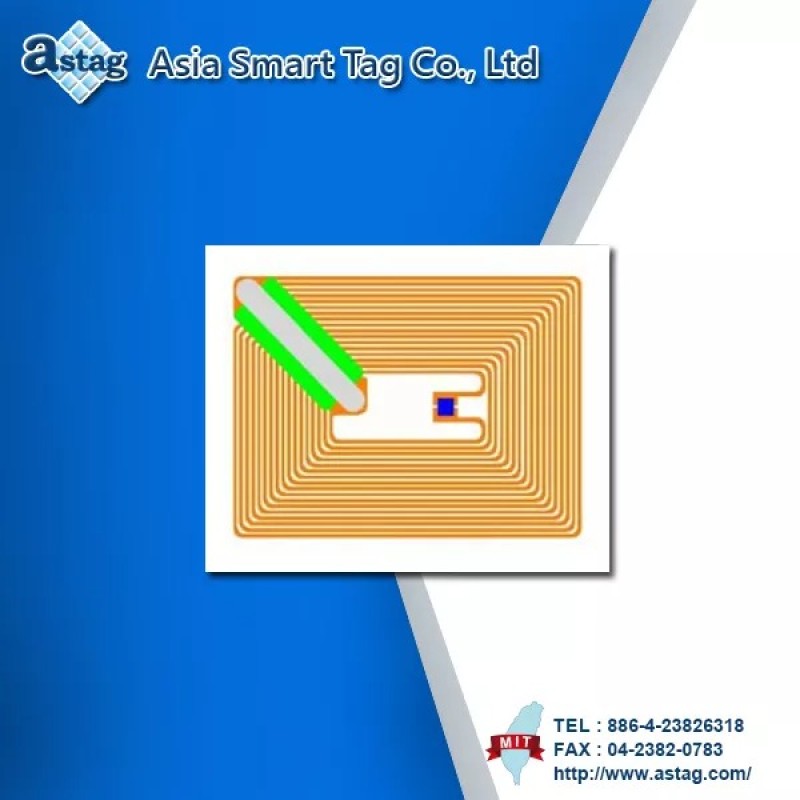

寸法
| インレイサイズ情報 (単位:mm) | |||||
| X軸 | Y軸 | ||||
| 位置 | サイズ | 許容差 | 位置 | サイズ | 許容差 |
| A | 24 | ±0.2 | B | 18 | ±0.2 |
| C | 42 | ±0.3 | D | 48 | ±0.3 |
| E | 10 | ±0.2 | F | 15 | ±0.5 |
| G | 4 | ±0.1 | H | 4 | ±0.1 |
| I | 76.2 | ±0.5 | 周波数 | 13.56Mhz | ±3% |

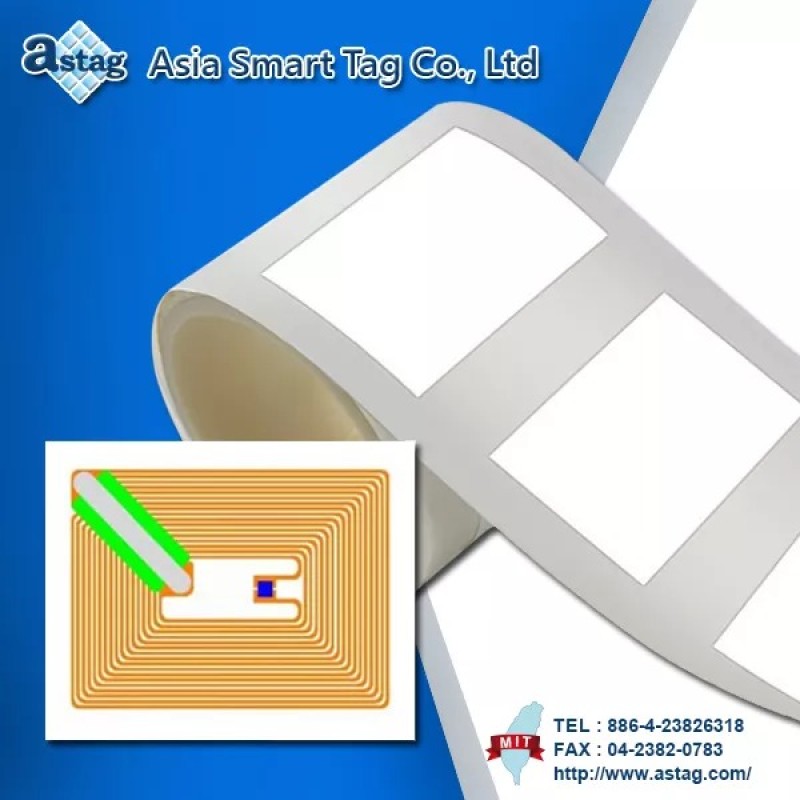

ラベル
| ラベルサイズ情報 (単位:mm) | |||||
| X軸 | Y軸 | ||||
| 位置 | サイズ | 許容差 | 位置 | サイズ | 許容差 |
| A | 24 | ±0.2 | B | 18 | ±0.2 |
| C | 28 | ±0.2 | D | 22 | ±0.2 |
| E | 46 | ±1.5 | F | 60 | ±1 |
| G | 2 | ±1.5 | H | 2 | ±1.5 |
| I | 18 | ±1.5 | J | 19 | ±1.5 |
| K | 76.2 | ±0.5 | 周波数 | 13.56Mhz | ±3% |
